DRV8313PWP Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8313PWP

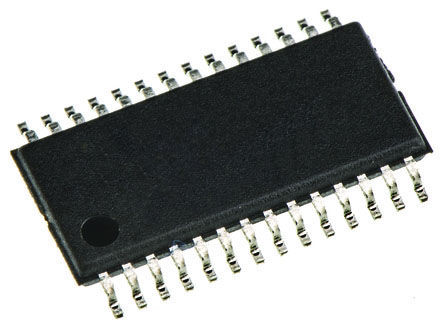

TEXAS INSTRUMENTS DRV8313PWP Motor Driver/Controller, Three Phase DC Brushless, 8V to 60V supply, 2.5A/3Outputs, HTSSOP-28

Наличие: 129 шт.

Адрес доставки: Москва

Цена: ₽ 399.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6249900

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8313PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8313PWP
Производитель	TI
ЧипСити Номер продукта	CC6249900
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	3 Output
Выходной Ток	2.5 A
Количество Стежков	28 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 60V
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	8 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8313PWP описание продукта

The DRV8313PWP is a 2.5A 3-phase brushless DC Motor Driver. The device is intended to drive a three-phase brushless DC motor, though it can also be used to drive solenoids or other loads. Each output driver channel consists of N-channel power MOSFETs configured in a half-H-bridge configuration. The design brings the ground terminals of each driver to pins, thus allowing one driver to perform current sensing on each output. Current-limit circuitry or other functions are possible uses of an uncommitted comparator. The DRV8313 can supply up to 2.5A output current per channel (with proper PCB heat sinking at 24V and 25°C) per half-H-bridge. The device provides internal shutdown functions for over-current protection, short-circuit protection, under-voltage lockout and over-temperature.
Individual half-bridge control
Pins for low-side current sensing
Low MOSFET on-resistance
Un-committed comparator can be used for current limit or other functions
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

DRV8313PWP Даташит PDF

26 страницы, 1105 КБ

02/03/2015

просматривать

DRV8313PWP Даташит PDF

37 страницы, 1374 КБ

02/29/2016

просматривать

DRV8313PWP Даташит PDF

37 страницы, 1375 КБ

01/31/2016

просматривать

DRV8313PWP Даташит PDF

37 страницы, 1348 КБ

09/12/2016

просматривать

DRV8313PWP Даташит PDF

18 страницы, 867 КБ

01/27/2013

просматривать

DRV8313PWP Даташит PDF

37 страницы, 1375 КБ

просматривать

DRV8313PWP Даташит PDF

19 страницы, 865 КБ

04/20/2013

просматривать

DRV8313PWP Справочное руководство пользователя

29 страницы, 2119 КБ

11/19/2012

просматривать

DRV8313PWP Другие Даташит

37 страницы, 1348 КБ

просматривать

DRV8313PWP Другие Даташит

8 страницы, 228 КБ

10/17/2017

просматривать
