AD8369ARUZ Купить - ADI Буферный усилитель

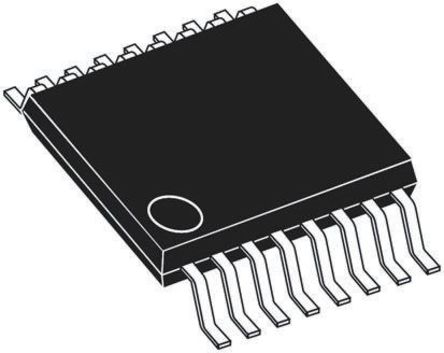

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8369ARUZ

ADI

ANALOG DEVICES AD8369ARUZ Programmable/Variable Amplifier, 1Channels, 1 Amplifier, 600MHz, -40℃, 85℃, 3V to 5.5V

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 969.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC743540

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8369ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8369ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC743540
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Ток Питания	37 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	265 mW
Ширина Ленты	600 MHz
Скорость Нарастания	1.20 kV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	600 MHz
Входной Ток Смещения	160 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	600 MHz
Рассеиваемая Мощность (Макс)	265 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8369ARUZ описание продукта

The AD8369ARUZ is a 45dB Digitally Controlled VGA for use from low frequencies to a -3dB frequency of 600MHz at all gain codes. The AD8369 delivers excellent distortion performance, the two-tone, third-order intermodulation distortion is -69dBc at 70MHz for a 1V p-p composite output into a 1kW load. It has a nominal noise figure of 7dB when at maximum gain, then increases with decreasing gain. Output IP3 is +19.5dBm at 70MHz into a 1kW load and remains fairly constant over the gain range. The signal input is applied to pins INHI and INLO. Variable gain is achieved via two methods. The 6dB gain steps are implemented using a discrete X-AMP® structure, in which the input signal is progressively attenuated by a 200W R-2R ladder network that also sets the input impedance, the 3dB steps are implemented at the output of the amplifier. This combination provides very accurate 3dB gain steps over a span of 45dB. The output impedance is set by on-chip resistors across differential output pins.
Digitally controlled variable gain in 3dB steps
Less than 0.2dB flatness over a +20MHz bandwidth up to 380MHz
4-bit parallel or 3-wire serial interface
Differential 200 input and output impedance
ESD sensitive device, take proper precaution while handling the device.
