MJH11017 Купить - ON Semiconductor Двухполюсный плоскостной транзистор

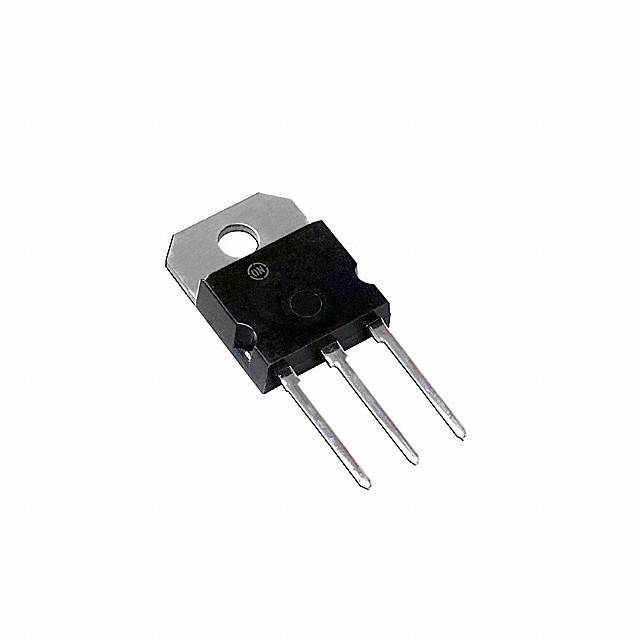

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MJH11017

ON Semiconductor

TO-247 PNP 150V 15A

Наличие: 1,064 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC161647751

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MJH11017 характеристики

Атрибут	Значение атрибута
Номенклатура	MJH11017
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC161647751
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Корпус/Пакет	SOT-93-3
Номинальное Напряжение (DC)	-150 V
Номинальный Ток	-15.0 A
Полярность	PNP
Рассеяние Мощности	150 W
Пробивное Напряжение (Коллектор-Эмиттер)	150 V
Непрерывный ток коллектора	15A
hFE Min	400 @10A, 5V
hFE Max	15000
Максимальная входная мощность	150 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	65 ℃
Длина	15.2 mm
Ширина	4.9 mm
Высота	12.2 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
Минимальное количество упаковки	30
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

MJH11017 описание продукта

Complementary Darlington Silicon Power Transistors
These devices are designed for use as general purpose amplifiers, low frequency switching and motor control applications.
Features
• High DC Current Gain @ 10 Adc — hFE = 400 Min (All Types)
• Collector−Emitter Sustaining Voltage
VCEO(sus) = 150 Vdc (Min) — MJH11018, 17
= 200 Vdc (Min) — MJH11020, 19
= 250 Vdc (Min) — MJH11022, 21
• Low Collector−Emitter Saturation Voltage
VCE(sat) = 1.2 V (Typ) @ IC = 5.0 A
= 1.8 V (Typ) @ IC = 10 A
• Monolithic Construction
• Pb−Free Packages are Available
