AD8351ARMZ Купить - ADI Усилитель IC и модуль RF

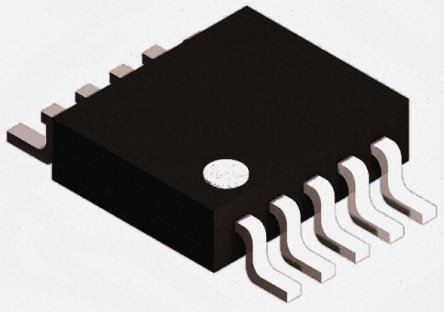

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8351ARMZ

ADI

ANALOG DEVICES AD8351ARMZ RF Amplifier IC, 26dB Gain, 10MHz to 2.2GHz, 3V to 5.5V, 320mW, MSOP-10

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 347.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1066640

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8351ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8351ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC1066640
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Частота	0Hz ~ 2.2GHz
Напряжение Питания (DC)	5.00 V
Ток Питания	28mA ~ 32mA
Количество Каналов	1 Channel
Количество Стежков	10 Position
Рассеяние Мощности	320 mW
Ширина Ленты	2.2 GHz
Скорость Нарастания	13.0 kV/μs
Выходная Мощность	13 dBm
Усиление	26 dB
Частота испытаний	10 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	3000 MHz
Рассеиваемая Мощность (Макс)	320 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8351ARMZ описание продукта

The AD8351ARMZ is a fully differential low distortion RF/IF Amplifier designed to drive high resolution (10-14-bit)/high speed ADCs (240MSPS) at IF frequencies within communications receivers. The AD8351 simplifies ADC driving allowing the user to adjust the gain (up to 26dB) through one external resistor and incorporates output common mode adjustment circuit to ease the drive levels into the ADC. The AD8351 is a very low distortion gain stage, along with low noise and wide gain bandwidth, making the part ideally suited to be used in digital communications IF receivers. The part has been fully specified for operation at a number of common IF frequencies 70/140/240MHz. The AD8351 product data sheet provides detailed circuits on the driving 12-/14-bit resolution ADCs and using the device for single ended to differential signal conversion. The AD8351 is fabricated on an advanced silicon bipolar process, operating on a single 3 or 5 volt supply.
-3dB Bandwidth of 2.2GHz for AV = 12dB
0dB
Differential interface
2.7nV/√Hz at AV = 10dB Low noise input stage
-79dBc second at 70MHz Low harmonic distortion
-81dBc third at 70MHz Low harmonic distortion
OIP3 of 31dBm at 70MHz
28mA at 5V Low power dissipation
Adjustable output common-mode voltage
Fast settling and overdrive recovery
Slew rate of 13,000V/µs
Power-down capability

Показывать

AD8351ARMZ Даташит PDF

19 страницы, 473 КБ

01/12/2015
