AD600ARZ Купить - ADI Буферный усилитель

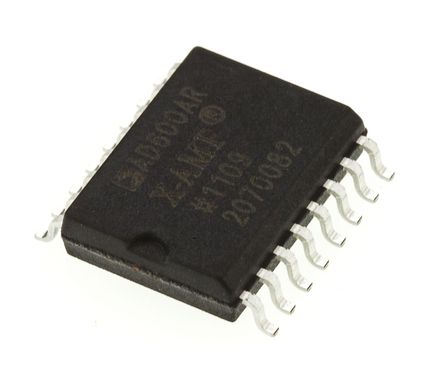

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD600ARZ

ADI

ANALOG DEVICES AD600ARZ Programmable/Variable Amplifier, 2Channels, 2 Amplifier, 35MHz, -40℃, 85℃, ± 4.75V to ± 5.25V

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 2,533.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1125633

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD600ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD600ARZ
Производитель	ADI
ЧипСити Номер продукта	CC1125633
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Ток Питания	11 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	600 mW
Коэффициент Ослабления Синфазного Сигнала	30 dB
Ширина Ленты	35 MHz
Скорость Нарастания	275 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	35 MHz
Входной Ток Смещения	350 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	35 MHz
Gain Bandwidth	30 dB
Рассеиваемая Мощность (Макс)	600 mW
Минимальный диапазон CMRR	30 dB
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD600ARZ описание продукта

The AD600ARZ is a dual-channel low noise variable Gain Amplifier is optimized for use in ultrasound imaging systems but is applicable to any application requiring precise gain, low noise and distortion and wide bandwidth. Each independent channel provides a gain of 0 to +40dB. The decibel gain is directly proportional to the control voltage, accurately calibrated, supply and temperature stable. To achieve the difficult performance objectives, a proprietary circuit form, the X-AMPR, was developed. Each channel of the X-AMP comprises a variable attenuator of 0 dB to -42.14dB followed by a high speed fixed gain amplifier. In this way, the amplifier never has to cope with large inputs and can benefit from the use of negative feedback to precisely define the gain and dynamics. The attenuator is realized as a 7-stage R-2R ladder network having an input resistance of 100R, laser trimmed to ±2%.
2-channel with independent gain control
Signal gating function for each amplifier
Drive high speed ADCs
±0.3dB Accurate absolute gain
±2ns Stable group delay
125mW (maximum) per amplifier Low power

Показывать

AD600ARZ Даташит PDF

32 страницы, 465 КБ

10/16/2008

просматривать

AD600ARZ Даташит PDF

33 страницы, 672 КБ

10/16/2008

просматривать

AD600ARZ Даташит PDF

14 страницы, 135 КБ

11/17/2015

28 страницы, 583 КБ

32 страницы, 557 КБ

10/16/2008

просматривать

AD600ARZ Даташит PDF

33 страницы, 465 КБ

03/06/2016

просматривать

AD600ARZ Другие ссылки

1 страницы, 129 КБ

06/15/2011

просматривать
