IGW40N120H3 Купить - Infineon Транзистор IGBT

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

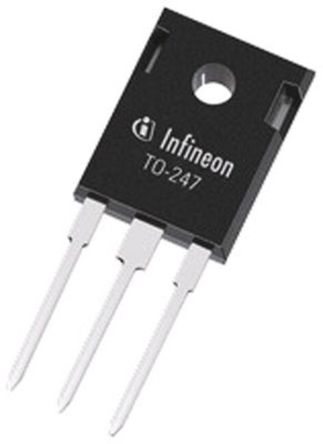

IGW40N120H3

Infineon

Trans IGBT Chip N-CH 1.2kV 80A 3Pin TO-247 Tube

Наличие: 1,030 шт.

Адрес доставки: Москва

Цена: ₽ 402.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC14016086

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IGW40N120H3 характеристики

Атрибут	Значение атрибута
Номенклатура	IGW40N120H3
Производитель	Infineon
ЧипСити Номер продукта	CC14016086
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальная Мощность	483 W
Количество Стежков	3 Position
Рассеяние Мощности	483 W
Пробивное Напряжение (Коллектор-Эмиттер)	1200 V
Максимальная входная мощность	483 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	483 W
Длина	16.13 mm
Ширина	5.21 mm
Высота	21.1 mm
Рабочая Температура	-40℃ ~ 175℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

IGW40N120H3 описание продукта

Description:
Infineon’s high speed devices are used to reduce the size of the active components (25kHz --> 70kHz). Infineon’s HighSpeed 3 family provides the best compromise between switching and conduction losses. The key feature of this family is a MOSFET-like turn-off switching behavior, leading to low turn off losses. Furthermore, up to 15% efficiency improvement can be achieved by implementing this technology in your design.
Summary of Features:
Designed specifically to replace planar MOSFETs in applications switching at frequencies below 70kHz
Low switching losses for high efficiency
Excellent V ce(sat) behavior thanks to the famous Infineon TRENCHSTOP™ technology
Fast switching behavior with low EMI emissions
Optimized diode for target applications, meaning further improvement in switching losses
Low gate resistor selection possible (down to 5Ω) whilst maintaining excellent switching behaviour
Short circuit capability
Offering T j(max) of 175°C
Packaged with and without freewheeling diode for increased design freedom
Benefits:
Excellent cost/performance
Low switching and conduction losses
Very good EMI behavior
A small gate resistor for reduced delay time and voltage overshoot
Smaller die sizes -> smaller packages
Best-in-class IGBT efficiency and EMI behavior

Показывать

IGW40N120H3 Даташит PDF

14 страницы, 1890 КБ

11/26/2014

просматривать

IGW40N120H3 Справочное руководство пользователя

270 страницы, 11877 КБ

11/08/2017

просматривать

IGW40N120H3 Другие Даташит

73 страницы, 3004 КБ

просматривать

IGW40N120H3 Примечание по применению

48 страницы, 2052 КБ

03/24/2014

просматривать
