UCC37322P Купить - TI Драйвер FET

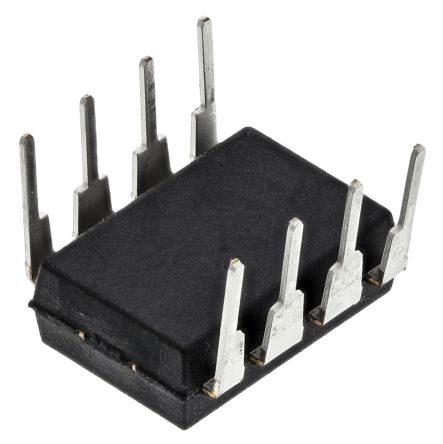

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC37322P

MOSFET DRVR 9A 1Out Lo Side Non-Inv 8Pin PDIP Tube

Наличие: 150 шт.

Адрес доставки: Москва

Цена: ₽ 112.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5536233

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC37322P характеристики

Атрибут	Значение атрибута
Номенклатура	UCC37322P
Производитель	TI
ЧипСити Номер продукта	CC5536233
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	15.0V (max)
Время Нарастания/Спада	20 ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	150 mV
Выходной Ток	9 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.35 W
Время Нарастания	70 ns
Время падения	30 ns
Время падения (Макс)	30 ns
Время падения (Макс)	70 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	350 mW
Напряжение питания	4V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC37322P описание продукта

The UCC37322P is a Single 9A High Speed Low-side MOSFET Driver with enable (EN). This driver can drive the largest of MOSFETs for systems requiring extreme Miller current due to high dv/dt transitions. This eliminates additional external circuits and can replace multiple components to reduce space, design complexity and assembly cost. Using a design that inherently minimizes shoot-through current, the outputs of these can provide high gate drive current where it is most needed at the Miller plateau region during the MOSFET switching transition. An unique hybrid output stage paralleling bipolar and MOSFET transistors (TrueDrive) allow efficient current delivery at low supply voltages. With this drive architecture, UCC37322 can be used in industry standard 6, 9 and many 12A driver applications. Latch up and ESD protection circuitries are also included. Finally, the UCC37322 provides an enable (ENBL) function to have better control of the operation of the driver applications.
Industry-standard pinout with addition of enable function
High-peak current drive capability of ±9A at the miller plateau region using TrueDrive
Efficient constant current sourcing using a unique bipolar and CMOS output stage
TTL/CMOS compatible inputs independent of supply voltage
20ns Typical rise and fall times with 10nF load
Typical propagation delay times of 25ns with input falling and 35ns with input rising
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
