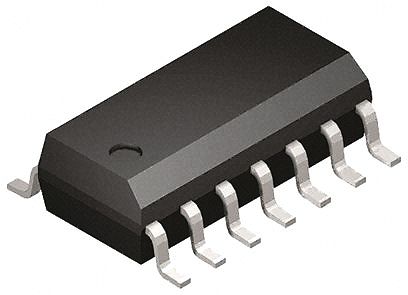

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3844BDG

ON Semiconductor

UC3844BDG, PWM Current Mode Controller, 1A, 275kHz, 30V, 14Pin SOIC

Наличие: 1,293 шт.

Адрес доставки: Москва

Цена: ₽ 32.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8857900

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3844BDG характеристики

Атрибут	Значение атрибута
Номенклатура	UC3844BDG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8857900
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Частота	250 kHz
Напряжение Питания (DC)	12.0V (min)
Рабочее Напряжение	10V ~ 36V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	13.5 V
Выходной Ток	200 mA
Количество Стежков	14 Position
Рассеяние Мощности	862 mW
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Flyback, Forward, Step-Up, Step-Down
Рабочий цикл	48 %
Максимальный рабочий цикл	48 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	862 mW
Напряжение питания	10V ~ 30V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3844BDG описание продукта

The UC3844BDG is a high performance fixed frequency Current Mode Controller designed for off-line and DC-to-DC converter applications offering the designer a cost-effective solution with minimal external components. This integrated circuits feature an oscillator, a temperature compensated reference, high gain error amplifier, current sensing comparator and a high current totem pole output ideally suited for driving a power MOSFET. Also included are protective features consisting of input and reference under-voltage lockouts each with hysteresis, cycle-by-cycle current limiting, a latch for single pulse metering and a flip-flop which blanks the output off every other oscillator cycle, allowing output deadtimes to be programmed from 50 to 70%. The UCX844B has UVLO thresholds of 16V (on) and 10V (off), ideally suited for off-line converters. The UCX845B is tailored for lower voltage applications having UVLO thresholds of 8.5V (on) and 7.6V (off).
Trimmed oscillator for precise frequency control
Oscillator frequency guaranteed at 250kHz
Current mode operation to 500kHz output switching frequency
Output dead time adjustable from 50 to 70%
Automatic feed forward compensation
Latching PWM for cycle-by-cycle current limiting
Internally trimmed reference with under-voltage lockout
High current totem pole output
Under-voltage lockout with hysteresis
Low startup and operating current
36V Bias and driver voltage
30mA Total power supply and Zener current
+150°C Maximum junction temperature
ESD sensitive device, take proper precaution while handling the device.

Показывать

UC3844BDG Даташит PDF

19 страницы, 394 КБ

08/13/2013
