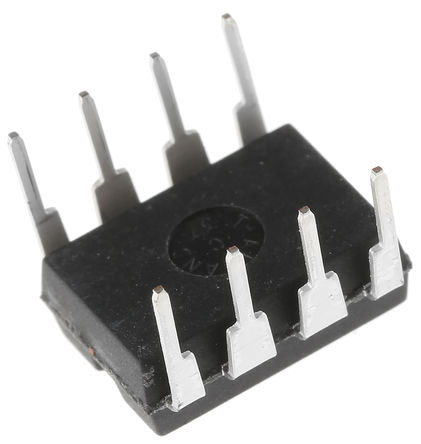

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC4421CPA

Microchip

Microchip TC4421CPA, MOSFET Power Driver 9A, 4.5 to 18V, Inverting, 8Pin PDIP

Наличие: 227 шт.

Адрес доставки:

Цена: ₽ 294.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC24040400

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4421CPA характеристики

Атрибут	Значение атрибута
Номенклатура	TC4421CPA
Производитель	Microchip
ЧипСити Номер продукта	CC24040400
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	60 ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	18.0 V
Выходной Ток	9.00 A
Ток Питания	1.50 mA
Количество Стежков	8 Position
Рассеяние Мощности	730 mW
Время Нарастания	75 ns
Выходное напряжение (Макс)	17.975 V
Время падения	75 ns
Время падения (Макс)	75 ns
Время падения (Макс)	75 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	730 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.06 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4421CPA описание продукта

The TC4421CPA is an inverting high-speed MOSFET Driver capable of driving large MOSFETs and IGBTs. This device is essentially immune to any form of upset, except direct over-voltage or over-dissipation. It cannot be latched under any conditions within its power and voltage ratings. This part is not subject to damage or improper operation when up to 5V of ground bounce is present on their ground terminals. It can accept, without damage or logic upset, more than 1A inductive current of either polarity being forced back into their outputs. In addition, all terminals are fully protected against up to 4kV of electrostatic discharge. The TC4421 inputs may be driven directly from either TTL or CMOS. In addition, 300mV of hysteresis is built into the input, providing noise immunity and allowing the device to be driven from slowly rising or falling waveforms.
2A Maximum high continuous output current
Fast rise and fall times
Short propagation delays - 30ns Typical
1.4R Typical low output impedance
Latch-up protected - Will withstand 1.5A output reverse current
Input will withstand negative inputs up to 5V
Pin-compatible with the TC4420/TC4429 6A MOSFET driver
