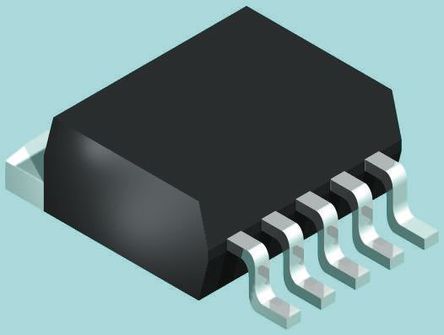

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS72501DCQ

Single Channel LDO Single Output LDO, 1A, Adj.(1.22 to 5.5V), Any cap, Low Input Voltage, Integrated SVS LDO Regulator Pos 1.2V to 5V 1A 6Pin(5+Tab) SOT-223 Tube

Наличие: 958 шт.

Адрес доставки: Москва

Цена: ₽ 358.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC48969834

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS72501DCQ характеристики

Атрибут	Значение атрибута
Номенклатура	TPS72501DCQ
Производитель	TI
ЧипСити Номер продукта	CC48969834
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-223-6
Напряжение Питания (DC)	6.00 V, 6.00 V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.2V ~ 5V
Выходной Ток	1 A
Ток Питания	225µA ~ 325µA
Количество Стежков	6 Position
Ток Покоя	75.0 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	170 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	6 V
Входное напряжение (мин)	1.8 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.22 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	2 %
Напряжение питания (мин)	1.8 V
Входное напряжение	1.8V ~ 6V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS72501DCQ описание продукта

The TPS72501DCQ is a low-dropout (LDO) Linear Regulator has fixed voltage options available that is commonly used to power the latest DSPs, FPGAs and microcontrollers. An adjustable option ranging from 1.22 to 5.5V is also available. The integrated supervisory circuitry provides an active low RESET/ signal when the output falls out of regulation. The no capacitor/any capacitor feature allows the customer to tailor output transient performance as needed. Therefore, compared to other regulator capable of providing the same output current, this family of regulators can provide a stand-alone power supply solution or a post regulator for a switch mode power supply. This regulator is ideal for higher current applications. The family operates over a wide range of input voltages and has very low dropout. Although an output capacitor is not required for stability, transient response and output noise are improved with a 10µF output capacitor.
Thermal and overcurrent protection
Stable with any type/value output capacitor
Integrated supervisor (SVS) with 50ms RESET delay time
Less than 1µA standby current
Green product and no Sb/Br
