TPS63700DRCR Купить - TI Преобразователь DC/DC

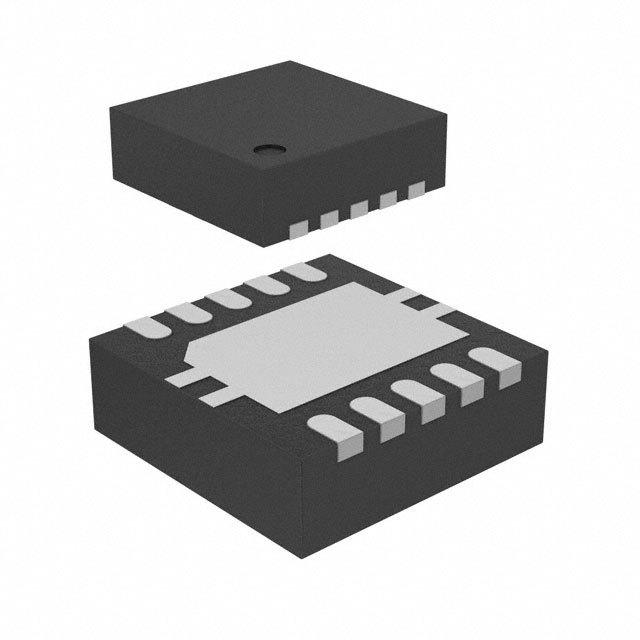

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS63700DRCR

Inverting Regulator Adjustable, -15V Output Inverting DC-DC Converter in 3x3 QFN Conv DC-DC Single Inv 2.7V to 5.5V 10Pin VSON EP T/R

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 53.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2681363

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS63700DRCR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS63700DRCR
Производитель	TI
ЧипСити Номер продукта	CC2681363
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-15.0 V (min)
Выходной Ток	360 mA
Количество Стежков	10 Position
Ток Покоя	970 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.4 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходной ток (Макс)	0.36 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7 V
Входное напряжение	2.7V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS63700DRCR описание продукта

The TPS63700 is an inverting DC/DC converter generating a negative output voltage down to –15 V with output currents up to 360 mA, depending on input-voltage to output-voltage ratio. With a peak efficiency of 84%, the device is ideal for portable battery-powered equipment. The input voltage range of 2.7 V to 5.5 V allows the TPS63700 to be directly powered from a Li-ion battery, from 3-cell NiMH/NiCd, from a 3.3-V or 5-V supply rail.
The inverter operates with a fixed-frequency pulse width modulation (PWM) control topology. The device has an internal current limit, overvoltage protection, and a thermal shutdown for highest reliability under fault conditions.
A switching frequency of typically 1.4 MHz allows the use of small external components enabling a small solution size.
The TPS63700 comes in a small 3-mm × 3-mm SON-10 package.
