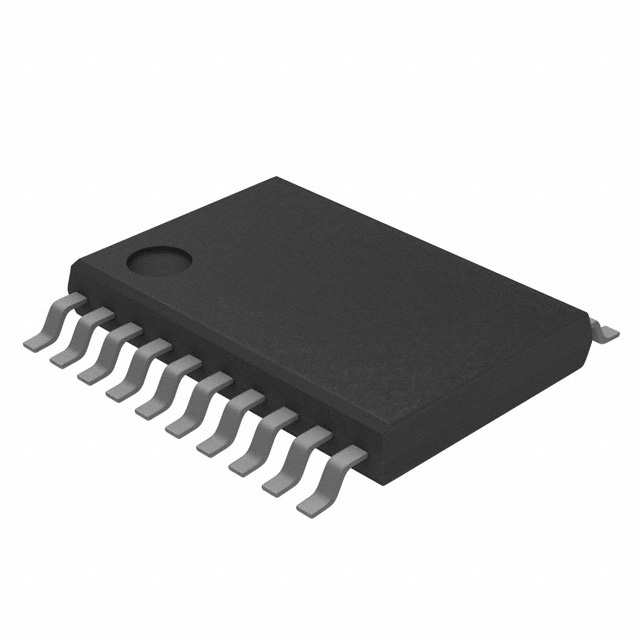

TPS23750PWPR

TEXAS INSTRUMENTS TPS23750PWPR Power Over Ethernet (POE) Controller, 67V/2mA, 487kHz Switch/Clock, 8.8V UVLO Threshold, HTSSOP-20

Наличие: 2,024 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 539.61

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC8879610

Категория продукта:

Управление питанием

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TPS23750PWPR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS23750PWPR
Производитель	TI
ЧипСити Номер продукта	CC8879610
Жизненный Цикл Продукта	Active
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Частота	487 kHz
Напряжение Питания (DC)	0.00V(min), 67.0V(max)
Входное Напряжение (DC)	67.0 V
Выходной Ток	28 mA
Ток Питания	2 mA
Количество Каналов	1 Channel
Выходная Мощность	12.95 W
Рабочий цикл	49.2 %
Максимальное входное напряжение	67 V
Входное напряжение (мин)	0 V
Максимальная входная мощность	12.95 W
Максимальный рабочий цикл	49.5 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	0V ~ 67V
Напряжение питания (Макс)	67 V
Напряжение питания (мин)	0 V
Входное напряжение	67 V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TPS23750PWPR описание продукта

DESCRIPTION
The TPS23750 integrates the functionality of the TPS2375 with a primary-side dc/dc PWM controller.
The designer can create a front-end solution for PoE-PD applications with minimum external components. The TPS23770 is identical to the TPS23750 with the exception of the undervoltage lockout turn-on voltage, which is compatible with legacy systems.
FEATURES
• Complete 802.3af PoE Interface
– Features derived from the TPS2375
– 100 V, 0.6 Ω Internal Pass MOSFET
– Standard and Legacy UVLO Choices
– Fixed 140 mA Inrush Limit
• Primary Side DC/DC Converter Control
– Minimum External Component Count
– Current Mode Control
– Isolated and Non-Isolated Topologies
– Programmable Operating Frequency
– Current Sense Leading-edge Blanking
– 50% Duty Cycle Limiting
– Voltage Output Error Amplifier
• Internal PoE and Converter Sequencing
• Industry-Standard 20 Lead Package
• Industrial Temperature Range: –40°C to 85°C
APPLICATIONS
• All PoE PD Devices Including:
– Wireless Access Points
– VoIP Phones
– Security Cameras
