TL431AQDBZRQ1 Купить - TI Опорный чип напряжения

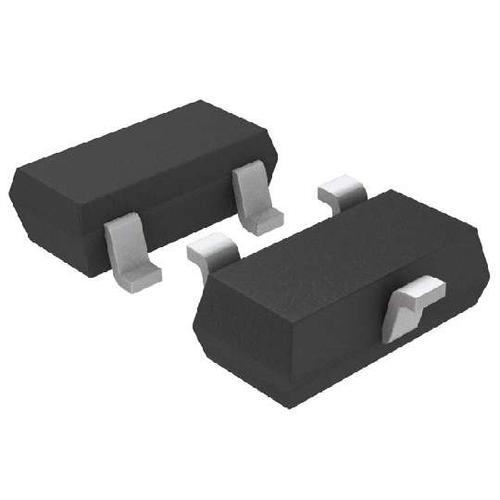

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL431AQDBZRQ1

Shunt Voltage Reference IC 36V ±1% 100mA TO-236-3, SC-59, SOT-23-3

Наличие: 1,559 шт.

Адрес доставки: Москва

Цена: ₽ 14.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1197593

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL431AQDBZRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TL431AQDBZRQ1
Производитель	TI
ЧипСити Номер продукта	CC1197593
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±1 %
Входное Напряжение (DC)	2.50V ~ 36.0V
Выходное Напряжение	2.495V ~ 36V
Выходной Ток	100 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	37 V
Выходное напряжение (Макс)	36 V
Выходное напряжение (мин)	2.495 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	37 V
Длина	2.92 mm
Ширина	1.3 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Коэффициент Температуры	±92 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL431AQDBZRQ1 описание продукта

description
The TL431 is a three-terminal adjustable shunt regulator with specified thermal stability over applicable automotive temperature ranges. The output voltage can be set to any value between Vref (approximately 2.5 V) and 36 V, with two external resistors (see Figure 17). This device has a typical output impedance of 0.2 Ω. Active output circuitry provides a sharp turn-on characteristic, making this device an excellent replacement for Zener diodes in many applications, such as onboard regulation, adjustable power supplies, and switching power supplies.
Qualified for Automotive Applications
Operation From −40°C to 125°C
Reference Voltage Tolerance at 25°C
− 1%...A Grade
− 0.5%...B Grade
Typical Temperature Drift
− 14 mV (Q Temp)
Low Output Noise
0.2-ΩTypical Output Impedance
Sink-Current Capability = 1 mA to 100 mA
Adjustable Output Voltage = Vrefto 36 V

Показывать

TL431AQDBZRQ1 Даташит PDF

26 страницы, 956 КБ

04/07/2016
