STPM10BTR

ST Microelectronics

AFE 2ADC 3.3V/5V 20Pin TSSOP T/R

Наличие: 1,005 шт.

Адрес доставки: Москва

Цена: ₽ 115.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC22490592

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STPM10BTR характеристики

Атрибут	Значение атрибута
Номенклатура	STPM10BTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC22490592
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Ток Питания	5 mA
Количество Каналов	2 Channel
Количество Стежков	20 Position
Входной Импеданс	100 kΩ
Количество АЦП	2 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.165V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3.165 V
Входное напряжение	3.165V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STPM10BTR описание продукта

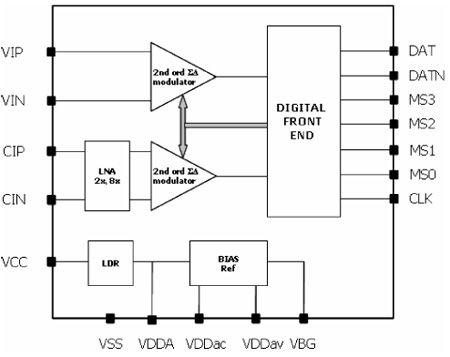

The STPM10 is designed for effective measurement of active, reactive and apparent energy in a power line system using current transformer and shunt sensors. The device can be implemented for peripheral measurement in a microcontroller-based single-phase or poly-phase energy meter. The STPM10 consists of two main sections: analog and digital. The analog part is composed of preamplifier and first-order sigma-delta A/D converter blocks, a band-gap voltage reference and low-drop voltage regulator. The digital part is composed of system control, oscillator, hard-wired DSP and SPI interface. There is also an internal volatile memory, which is controlled through the SPI by means of a dedicated command set. The configured bits are used for configuration and calibration purposes. From a pair of sigma-delta output signals produced by the analog section, the DSP unit computes the amount of active, reactive and apparent energy consumed, as well as the RMS and instantaneous voltage and current values. The results of the computation are available as pulse frequencies and states on the digital outputs of the device, or as data bits in a data stream, which can be read from the device by means of the SPI interface. The system bus interface is also used for temporary programming of bits of internal volatile memory. The STPM10 generates an output signal with a pulse frequency proportional to the energy, and this signal is used in the calibration phase of the energy metering application.
**Key Features**
Measures active, reactive, and apparent energies
Current, voltage RMS and instantaneous measurement
Frequency measurement
Ripple-free active energy pulsed output
Live and neutral monitoring for tamper detection
Fast and simple one-point digital calibration over the whole current range
Integrated linear voltage regulators for digital and analog supply
Selectable RC or crystal oscillator
Supports 50 - 60 Hz - IEC62052-11, IEC62053- 2x specifications
Less than 0.1% error in the 1000:1 range
Precision voltage reference: 1.23 V with 30 ppm/°C max.

Показывать

STPM10BTR Даташит PDF

STPM10BTR Справочное руководство пользователя

35 страницы, 1187 КБ

10/21/2011

просматривать

STPM10BTR Руководство по программированию

54 страницы, 529 КБ

02/04/2016

просматривать

STPM10BTR Другие Даташит

47 страницы, 1774 КБ

просматривать

STPM10BTR Примечание по применению

23 страницы, 666 КБ

10/20/2005

просматривать
