TIP106 Купить - ON Semiconductor Двухполюсный плоскостной транзистор

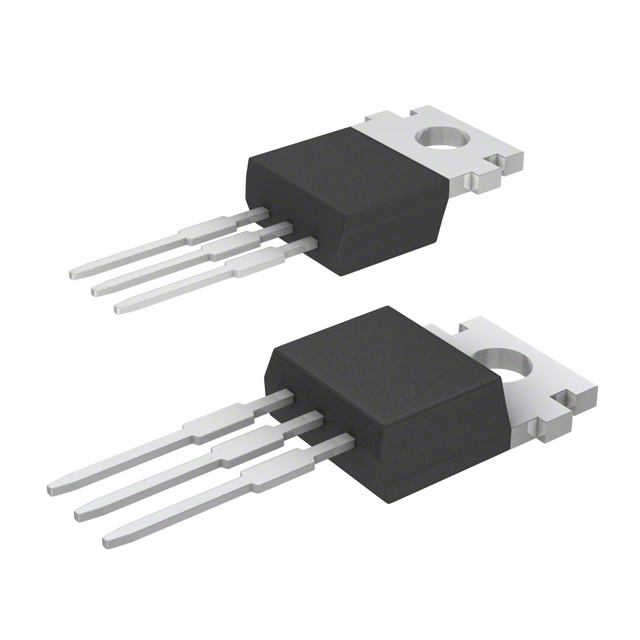

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TIP106

ON Semiconductor

TO-220-3 PNP 80V 8A

Наличие: 1,144 шт.

Адрес доставки: Москва

Цена: ₽ 19.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC172393078

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TIP106 характеристики

Атрибут	Значение атрибута
Номенклатура	TIP106
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC172393078
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Полярность	PNP
Рассеяние Мощности	2 W
Пробивное Напряжение (Коллектор-Эмиттер)	80 V
Непрерывный ток коллектора	8A
hFE Min	1000 @3A, 4V
hFE Max	20000
Максимальная входная мощность	2 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Длина	10.28 mm
Ширина	4.82 mm
Высота	9.28 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
Минимальное количество упаковки	50
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TIP106 описание продукта

Designed for general−purpose amplifier and low−speed switching applications.
Features
•High DC Current Gain −hFE = 2500 (Typ) @ IC= 4.0 Adc
•Collector−Emitter Sustaining Voltage − @ 30 mAdc
VCEO(sus)= 60 Vdc (Min) − TIP100, TIP105
= 80 Vdc (Min) − TIP101, TIP106
= 100 Vdc (Min) − TIP102, TIP107
•Low Collector−Emitter Saturation Voltage − VCE(sat)= 2.0 Vdc (Max) @ IC
= 3.0 Adc
= 2.5 Vdc (Max) @ IC= 8.0 Adc
•Monolithic Construction with Built−in Base−Emitter Shunt Resistors
•Pb−Free Packages are Available

Показывать

TIP106 Даташит PDF

7 страницы, 133 КБ

11/07/2014

7 страницы, 328 КБ

7 страницы, 85 КБ

7 страницы, 118 КБ

03/28/2012

просматривать

TIP106 Другие Даташит

31 страницы, 92 КБ

12/16/2009

просматривать

TIP106 Другие Даташит

8 страницы, 291 КБ

11/21/2019

просматривать

TIP106 Другие Даташит

8 страницы, 291 КБ

11/21/2019

просматривать

TIP106 Другие Даташит

8 страницы, 131 КБ

03/17/2018

просматривать

TIP106 Примечание по применению

7 страницы, 126 КБ

09/26/2011

просматривать
