THS7314D Купить - TI Видеоусилитель

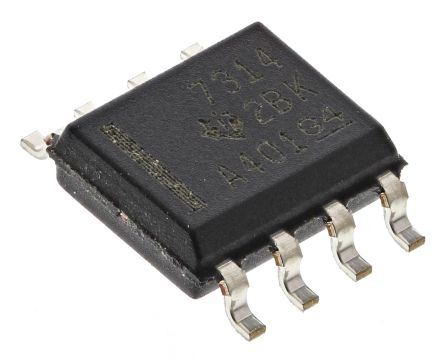

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

THS7314D

Video Amplifier, 3 Amplifiers, 10.3MHz, -40℃, 85℃, 70mA

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 38.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10558728

Категория продукта:

Видеоусилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

THS7314D характеристики

Атрибут	Значение атрибута
Номенклатура	THS7314D
Производитель	TI
ЧипСити Номер продукта	CC10558728
Категория продукта	Видеоусилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	70 mA
Ток Питания	16 mA
Количество Цепей	3 Circuit
Количество Каналов	3 Channel
Количество Стежков	8 Position
Рассеяние Мощности	769 mW
Усиление	6.00 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	10.3 MHz
Рассеиваемая Мощность (Макс)	769 mW
Напряжение питания	3V ~ 5V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

THS7314D описание продукта

DESCRIPTION
Fabricated using the Silicon-Germanium (SiGe) BiCom-III process, the THS7314 is a low power single-supply 3-V to 5-V 3-channel integrated video buffer. It incorporates a 5th-order Butterworth filter which is useful as a DAC reconstruction filter or an ADC anti-aliasing filter. The 8.5-MHz filter is a perfect choice for SDTV video which includes Composite (CVBS), S-Video, Y"U"V", G"B"R" (R"G"B"), and Y"P"BP"R 480i/576i.
FEATURES
• 3 SDTV Video Amplifiers for CVBS, S-Video, Y"P" BP"R 480i/576i, Y"U"V", or G"B"R" (R"G"B")
• Integrated Low-Pass Filters
– 5th -Order 8.5-MHz (–3dB) Butterworth
– –1dB Passband Bandwidth at 7-MHz
– 47dB Attenuation at 27-MHz
• Versatile Input Biasing
– DC-Coupled With 285-mV Output Shift
– AC-Coupled with Sync-Tip Clamp
– Allows AC-Coupled With DC-Biasing
• Built-in 6dB Gain (2V/V)
• 3-V to 5-V Single Supply Operation
• Rail-to-Rail Output:
– Output Swings Within 100-mV From the Rails Allowing AC or DC Output Coupling
– Able to Drive up to 2 Video Lines – 75 Ω
• Low 16-mA at 3.3-V Total Quiscent Current
• Low Differential Gain/Phase of 0.1% / 0.1°
• SOIC-8 Package
APPLICATIONS
• Set Top Box Output Video Buffering
• PVR/DVDR Output Buffering
• USB/Portable Low Power Video Buffering

Показывать

THS7314D Даташит PDF

31 страницы, 972 КБ

11/08/2014

31 страницы, 938 КБ

31 страницы, 972 КБ

30 страницы, 867 КБ

03/28/2012

просматривать
