SN74HC541DWR Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

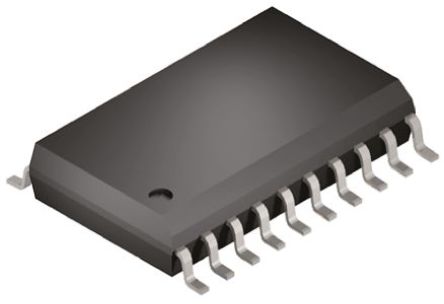

SN74HC541DWR

Buffer/Line Driver 8CH Non-Inverting 3-ST CMOS 20Pin SOIC T/R

Наличие: 4,334 шт.

Адрес доставки: Москва

Цена: ₽ 62.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1522303

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC541DWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC541DWR
Производитель	TI
ЧипСити Номер продукта	CC1522303
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	8 Output
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	6 Bit
Время Задержки Распространения	25.0 ns
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	12.8 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HC541DWR описание продукта

The SN74HC541DWR is an octal Buffer/Line Driver with 3-state outputs. It features the performance of the HC240 devices and a pin-out with inputs and outputs. This arrangement greatly facilitates printed circuit board layout. The 3-state outputs are controlled by a two-input NOR gate. If either output-enable (OE1\ or OE2\\) input is high, all eight outputs are in the high-impedance state. The HC541 device provides true data at the outputs.
High-current 3-state outputs drive bus lines directly or up To 15 LSTTL loads
Data flow-through pin-out
80µA maximum ICC low power consumption
10ns typical Propagation delay (tpd)
±6mA Output drive at 5V
1µA maximum Low input current
Green product and no Sb/Br

Показывать

SN74HC541DWR Даташит PDF

20 страницы, 877 КБ

06/11/2014
