SN74LVCC3245ADW Купить - TI Логический контроллер

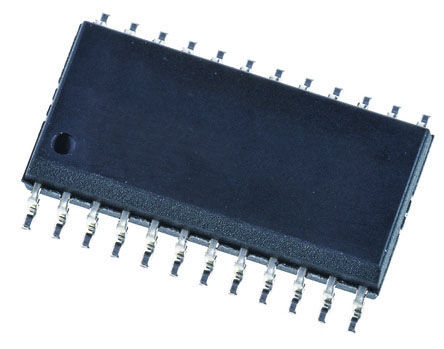

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVCC3245ADW

Transceiver, 74LVC245, 2.3V to 5.5V, SOIC-24

Наличие: 362 шт.

Адрес доставки: Москва

Цена: ₽ 286.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13261942

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVCC3245ADW характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVCC3245ADW
Производитель	TI
ЧипСити Номер продукта	CC13261942
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	2.30V (min)
Количество Выходных Интерфейсов	8 Output
Выходной Ток	24 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	24 Position
Количество Битов	8 Bit
Время Задержки Распространения	2.40 ns
Узлы Напряжения	5.00 V, 3.30 V
Привод Выходного Тока	-1.00 mA
Выходной ток (Макс)	32 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	8 Channel
Напряжение питания	2.3V ~ 3.6V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	15.4 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVCC3245ADW описание продукта

The SN74LVCC3245ADW is an Octal Bus Transceiver with adjustable output voltage and 3-state outputs. The SN74LVCC3245A is designed for asynchronous communication between data buses. The device transmits data from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control (DIR) input. The output-enable (OE)\ input can be used to disable the device so the buses are effectively isolated. The control circuitry (DIR, OE\\) is powered by VCCA.
Bidirectional voltage translator
Control inputs VIH/VIL levels are referenced to VCCA voltage
Latch-up performance exceeds 250mA per JESD 17
ESD protection exceeds JESD 22

Показывать

SN74LVCC3245ADW Даташит PDF

30 страницы, 1091 КБ

12/25/2015
