DCP020515DP Купить - TI Преобразователь DC/DC

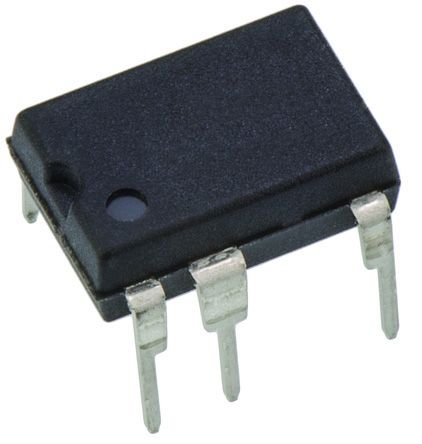

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DCP020515DP

Module DC-DC 5Vin 2Out 15V/-15V 0.066A/0.06A 2W 7Pin PDIP Tube

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 550.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1929900

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 10.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DCP020515DP характеристики

Атрибут	Значение атрибута
Номенклатура	DCP020515DP
Производитель	TI
ЧипСити Номер продукта	CC1929900
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Частота	800 kHz
Напряжение Питания (DC)	5.50V (max)
Номинальная Мощность	2 W
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	±15 V
Выходной Ток	66 mA
Количество Стежков	14 Position
Ток Покоя	27.0 mA
Количество Регулируемых Выходов	2 Output
Выходная Мощность	2 W
Напряжение Изоляции	1 kV
Частота Переключения	800 kHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	15.75 V
Выходное напряжение (мин)	14.25 V
Выходной ток (Макс)	67mA, 67mA
Максимальная входная мощность	2 W
Максимальная входная мощность	810 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 5.5V
Длина	19.18 mm
Ширина	6.61 mm
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

DCP020515DP описание продукта

The DCP020515DP is a family of 2W isolated unregulated DC/DC Converter Module. Requiring a minimum of external components and including on-chip device protection, the DCP02 series of device provides extra features such as output disable and synchronization of switching frequencies. This combination of features and small size makes the DCP02 series of device suitable for a wide range of applications and is an easy-to-use solution in applications requiring signal path isolation.
Device-to-device synchronization
EN55022 Class B EMC performance
1kV Operational isolation
This product has operational isolation and is intended for signal isolation only. It should not be used as a part of a safety isolation circuit requiring reinforced isolation.

Показывать

DCP020515DP Даташит PDF

28 страницы, 1207 КБ

11/07/2015

просматривать

DCP020515DP Другие Даташит

8 страницы, 59 КБ

08/29/2017

просматривать
