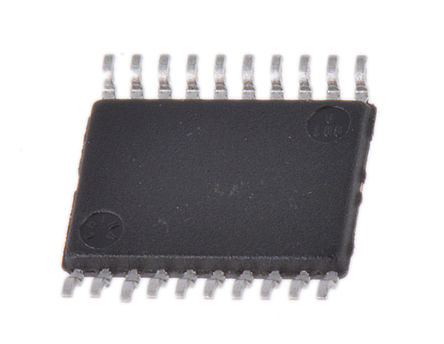

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC541APWR

Buffer/Line Driver 8CH Non-Inverting 3-ST CMOS 20Pin TSSOP T/R

Наличие: 4,638 шт.

Адрес доставки: Москва

Цена: ₽ 9.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC369419

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC541APWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC541APWR
Производитель	TI
ЧипСити Номер продукта	CC369419
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.00V ~ 3.60V
Количество Выходных Интерфейсов	8 Output
Выходной Ток	24.0 mA
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	5.10 ns
Узлы Напряжения	3.30 V, 2.70 V, 2.50 V, 1.80 V
Привод Выходного Тока	-1.00 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	6.5 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC541APWR описание продукта

The SN74LVC541APWR is an octal Buffer/Driver with 3-state outputs and designed for 1.65 to 3.6V VCC operation. The device features inputs and outputs facilitate printed circuit board layout. The 3-state control gate is a 2-input AND gate with active-low inputs so that, if either output enable (OE1 or OE2) input is high, all eight outputs are in the high-impedance state. Inputs can be driven from either 3.3/5V devices. This feature allows the use of these devices as translators in a mixed 3.3/5V system environment. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pull-up resistor and the minimum value of the resistor is determined by the current-sinking capability of the driver.
Support mixed-mode signal operation on all ports
IOFF Supports partial-power-down mode operation
Latch-up performance exceeds 250mA per JESD 17
Inputs accept voltages to 5.5V
5.1ns at 3.3V Propagation delay (tpd)
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C VOHV (output VOH undershoot)
Green product and no Sb/Br

Показывать

SN74LVC541APWR Даташит PDF

32 страницы, 1265 КБ

12/26/2014
