SN74LVC1G14DCKT Купить - TI Логический чип

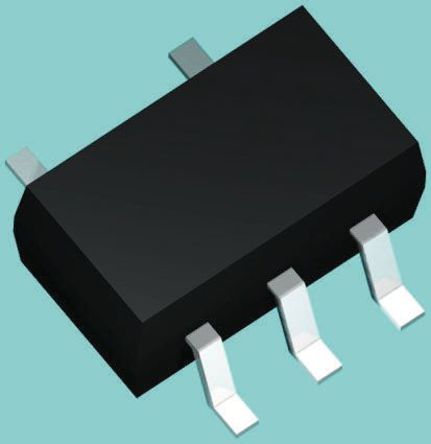

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G14DCKT

Inverter Schmitt Trigger 1Element CMOS 5Pin SC-70 T/R

Наличие: 573 шт.

Адрес доставки: Москва

Цена: ₽ 40.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6730235

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G14DCKT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G14DCKT
Производитель	TI
ЧипСити Номер продукта	CC6730235
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	1.65V (min)
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Битов	1 Bit
Время Задержки Распространения	5.00 ns
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G14DCKT описание продукта

DESCRIPTION
This single Schmitt-trigger inverter is designed for 1.65-V to 5.5-V VCC operation.
FEATURES
• Available in the Texas Instruments NanoStar™ and NanoFree™ Packages
• Supports 5-V VCC Operation
• Inputs Accept Voltages to 5.5 V
• Max tpd of 4.6 ns at 3.3 V
• Low Power Consumption, 10-µA Max ICC
• ±24-mA Output Drive at 3.3 V
• Ioff Supports Partial-Power-Down Mode Operation
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model (A114-A)
– 200-V Machine Model (A115-A)
– 1000-V Charged-Device Model (C101)

Показывать

SN74LVC1G14DCKT Даташит PDF

27 страницы, 1187 КБ

03/26/2012
