SN74HC193N Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

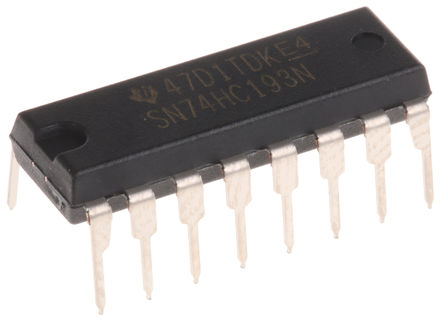

SN74HC193N

TEXAS INSTRUMENTS SN74HC193N Binary Synchronous Up / Down Counter, HC Family, 60MHz, 2V to 6V, DIP-16

Наличие: 658 шт.

Адрес доставки: Москва

Цена: ₽ 29.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2867122

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC193N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC193N
Производитель	TI
ЧипСити Номер продукта	CC2867122
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	24 MHz
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	4 Output
Количество Стежков	16 Position
Тактовая Частота	60 MHz
Количество Битов	4 Bit
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HC193N описание продукта

The SN74HC193N is a 4-bit Synchronous Up/Down Counter (dual clock with clear), operation is provided by having all flip-flops clocked simultaneously so that the outputs change coincidentally with each other when so instructed by the steering logic. This mode of operation eliminates the output counting spikes normally associated with asynchronous (ripple-clock) counters. The outputs of the four flip-flops are triggered on a low-to-high-level transition of either count input. The direction of counting is determined by which count input is pulsed while the other count input is high. All four counters are fully programmable, that is, each output may be preset to either level by placing a low on the LOAD\ input and entering the desired data at the data inputs. The output changes to agree with the data inputs independently of the count pulses. This feature allows the counters to be used as modulo-N dividers simply by modifying the count length with the preset inputs.
Outputs can drive up to 10 LSTTL loads
20ns Typical tpd
Look-ahead circuitry enhances cascaded counters
Fully synchronous in count modes
Parallel asynchronous load for modulo-n count lengths
Asynchronous clear
80µA Maximum low power consumption
±4mA Output drive at 5V
1µA Maximum low input current
