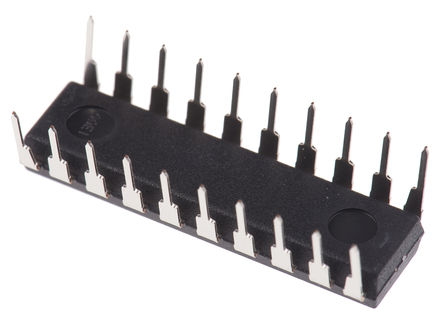

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74HCT573N

TEXAS INSTRUMENTS SN74HCT573N Latch, HCT Family, 74HCT573, D Type Transparent, Tri State Non Inverted, 27ns, 6mA, DIP

Наличие: 2,790 шт.

Адрес доставки: Москва

Цена: ₽ 170.11

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2618037

Категория продукта:

Логический замок

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HCT573N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HCT573N
Производитель	TI
ЧипСити Номер продукта	CC2618037
Категория продукта	Логический замок
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Цифровой Логический Уровень	TTL
Напряжение Питания (DC)	4.50V ~ 5.50V
Количество Выходных Интерфейсов	8 Output
Выходной Ток	6 mA
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	40.0 ns
Полярность	Non-Inverting
Узлы Напряжения	5.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	24.33 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HCT573N описание продукта

The SN74HCT573N is an octal transparent D Latch with 3-state outputs. It is designed specifically for driving highly capacitive or relatively low-impedance loads. It is particularly suitable for implementing buffer registers, I/O ports, bidirectional bus drivers and working registers. While the latch-enable input is high, the Q outputs respond to the data inputs. When LE is low, the outputs are latched to retain the data that was set up at the D inputs. A buffered OE input can be used to place the eight outputs in either a normal logic state or the high-impedance state. In the high-impedance state, the outputs neither load nor drive the bus lines significantly. The high-impedance state and increased drive provide the capability to drive bus lines without interface or pull-up components. OE\ does not affect the internal operations of the latches.
High-current 3-state outputs drive bus lines directly or up to 15 LSTTL loads
80µA Maximum low power consumption
21ns Typical tpd
±6mA Output drive at 5V
1µA Maximum low input current
Inputs are TTL-voltage compatible
Bus-structured pinout
Green product and no Sb/Br

Показывать

SN74HCT573N Даташит PDF

17 страницы, 990 КБ

09/04/2015
