SN74ABT5401DW Купить - TI Логический чип

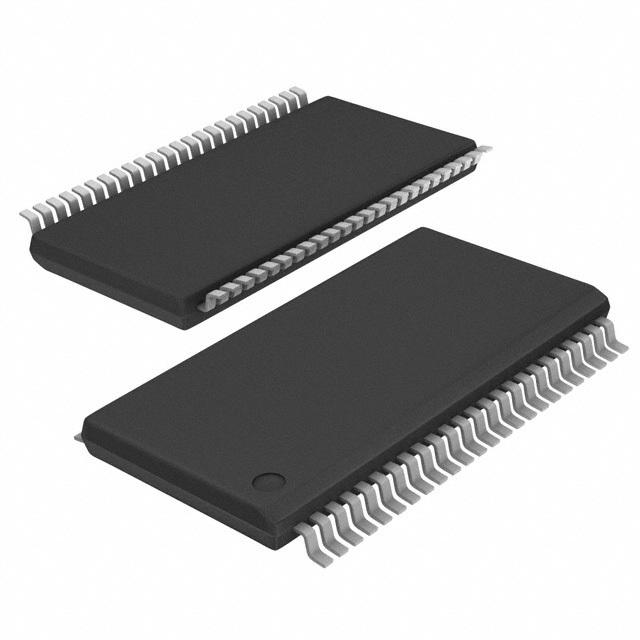

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74ABT5401DW

11Bit Line/Memory Drivers With 3-State Outputs 28-SOIC -40℃ to 85℃

Наличие: 3,071 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 215.97

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC102388964

Категория продукта:

Логический чип

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 29.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SN74ABT5401DW характеристики

Атрибут	Значение атрибута
Номенклатура	SN74ABT5401DW
Производитель	TI
ЧипСити Номер продукта	CC102388964
Жизненный Цикл Продукта	Active
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Напряжение Питания (DC)	4.50V ~ 5.50V
Количество Выходных Интерфейсов	11 Output
Количество Цепей	1 Circuit
Количество Битов	11 Bit
Время Задержки Распространения	6.90 ns
Узлы Напряжения	5.00 V
Ток Покоя	36.0 mA
Привод Выходного Тока	-1.00 mA
Количество входов	11 Input
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

Аналоги товара

SN74ABT5401DW описание продукта

description
These 11-bit buffers and line drivers are designed specifically to improve both the performance and density of 3-state memory address drivers, clock drivers, and bus-oriented receivers and transmitters.
The 3-state control gate is a 2-input AND gate with active-low inputs so that if either output-enable (OE1 or OE2) input is high, all 11 outputs are in the high-impedance state. These devices provide inverted data.
The outputs, which are designed to source or sink up to 12 mA, include equivalent 25-Ω series resistors to reduce overshoot and undershoot.
To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver.
The SN54ABT5401 is characterized for operation over the full military temperature range of –55°C to 125°C.
The SN74ABT5401 is characterized for operation from –40°C to 85°C.
• Output Ports Have Equivalent 25-Ω Series Resistors, So No External Resistors Are Required
• State-of-the-Art EPIC-ΙΙB BiCMOS Design Significantly Reduces Power Dissipation
• Latch-Up Performance Exceeds 500 mA Per JEDEC Standard JESD-17
• Typical VOLP (Output Ground Bounce) < 1 V at VCC = 5 V, TA = 25°C
• Typical VOLV (Output Undershoot) < 0.5 V at VCC = 5 V, TA = 25°C
• Package Options Include Plastic Small-Outline (DW) Package, Ceramic Chip Carriers (FK), and DIPs (JT)
