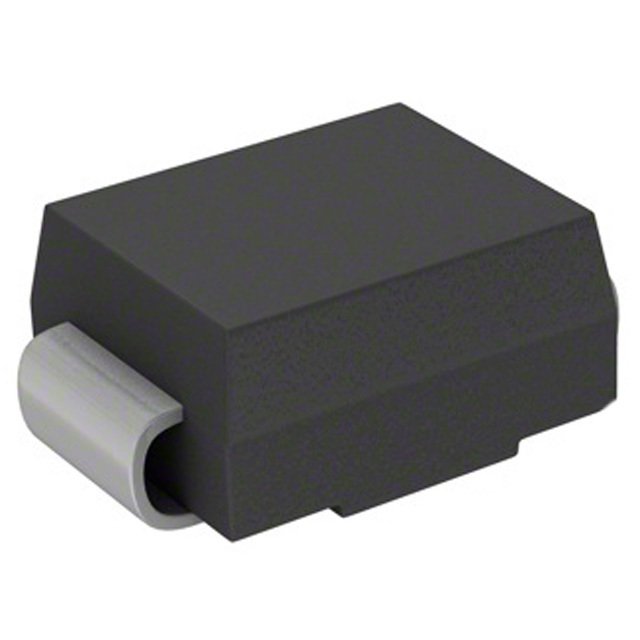

SMBJ70CA

Littelfuse

LITTELFUSE SMBJ70CA TVS Diode, SMBJ Series, Bidirectional, 70V, 113V, DO-214AA, 2Pins

Наличие: 12,714 шт.

Адрес доставки:

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC4646500

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SMBJ70CA характеристики

Атрибут	Значение атрибута
Номенклатура	SMBJ70CA
Производитель	Littelfuse
ЧипСити Номер продукта	CC4646500
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AA-2
Номинальное Напряжение (DC)	70.0 V
Рабочее Напряжение	70 V
Номинальная Мощность	600 W
Пробивное Напряжение	81.9 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	600 W
Зажимное напряжение	113 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	86 V
Пиковая импульсная мощность	600 W
Минимальное напряжение пробоя	77.8 V
Обратное напряжение пробоя	77.8 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
Длина	5.59 mm
Ширина	3.94 mm
Высота	2.44 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SMBJ70CA описание продукта

The SMBJ series surface-mount Transient Voltage Suppression Diode designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits. It is used for surface mounted applications in order to optimize board space.
600W Peak pulse power capability at 10x1000µs waveform
Built-in strain relief
Glass passivated chip junction
Low incremental surge resistance
Excellent clamping capability
0.01% Repetition rate (duty cycle)
<1ps from 0V to V(BR) Minimum fast response time
<1µA above 12V Current IR
Available in unidirectional and bidirectional
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
-65 to 150°C Operating temperature range

Показывать

SMBJ70CA Даташит PDF

6 страницы, 1007 КБ

04/22/2016
