REF102AP Купить - TI Опорный чип напряжения

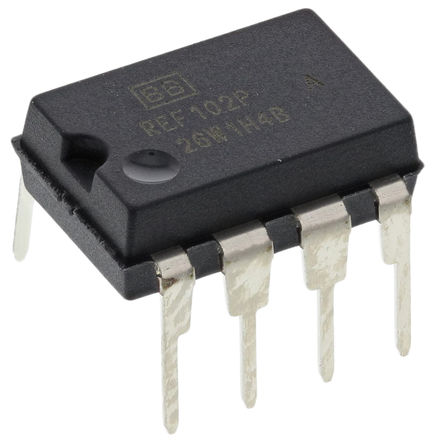

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

REF102AP

Series Voltage Reference Precision Voltage Reference V-Ref Precision 10V 10mA 8Pin PDIP Tube

Наличие: 912 шт.

Адрес доставки: Москва

Цена: ₽ 874.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4458811

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

REF102AP характеристики

Атрибут	Значение атрибута
Номенклатура	REF102AP
Производитель	TI
ЧипСити Номер продукта	CC4458811
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Номинальный Ток	10.0 mA
Входное Напряжение (DC)	11.4V ~ 36.0V
Выходное Напряжение	10 V
Выходной Ток	10 mA
Ток Питания	1.4 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	1.40 mA
Максимальное входное напряжение	40 V
Выходное напряжение (Макс)	10.01 V
Выходное напряжение (мин)	10 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
точность	±10 mV
Уровень напряжения	10 V
Входное напряжение	11.4V ~ 36V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-25℃ ~ 85℃
Коэффициент Температуры	±10 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

REF102AP описание продукта

The REF102 series precision Voltage Reference for use with D/A and A/D converter. The drift is laser-trimmed to 2.5ppm/°C maximum C-grade over the industrial temperature range. The REF102 achieves its precision without a heater. This results in low power, fast warm-up, excellent stability and low noise. The output voltage is extremely insensitive to both line and load variations and can be externally adjusted with minimal effect on drift and stability. Single supply operation from 11.4 to 36V and excellent overall specifications make the REF102 an ideal choice for demanding instrumentation and system reference applications.
5ppm/1000hr Typical excellent stability
1ppm/V Maximum excellent line regulation
10ppm/mA Maximum excellent load regulation
5µVp-p at 0.1 to 10Hz Typical low noise
11.4 to 36VDC Wide supply range
1.4mA Maximum low quiescent current
Green product and no Sb/Br
