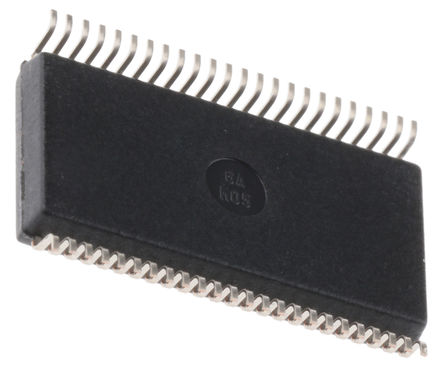

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74ALVC164245DL

16Bit 2.5V to 3.3V/3.3V To 5V Level Shifting Transceiver With 3-State Outputs 48-SSOP -40℃ to 85℃

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 178.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1087559

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74ALVC164245DL характеристики

Атрибут	Значение атрибута
Номенклатура	SN74ALVC164245DL
Производитель	TI
ЧипСити Номер продукта	CC1087559
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	SSOP-48
Напряжение Питания (DC)	3.00 V, 3.60 V (max)
Количество Выходных Интерфейсов	16 Output
Количество Цепей	2 Circuit
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Время Задержки Распространения	2.40 ns
Узлы Напряжения	3.30 V, 2.70 V, 2.50 V, 1.80 V
Привод Выходного Тока	-1.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	8 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.3 V
Длина	15.88 mm
Ширина	7.49 mm
Высота	2.59 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74ALVC164245DL описание продукта

The SN74ALVC164245DL is a 16-bit non-inverting 2.5 to 3.3 or 3.3 to 5V level shifting Bus Transceiver with three-state outputs. The SN74ALVC164245 is designed for asynchronous communication between data buses. The control circuitry is powered by VCCA. To ensure the high-impedance state during power up or power down, the output-enable (OE) or input should be tied to VCC through a pull up resistor, the minimum value of the resistor is determined by the current-sinking capability of the driver. The logic levels of the direction-control (DIR) input and the output-enable (OE) or input activate either the B-port outputs or the A-port outputs or place both output ports into the high-impedance mode. The device transmits data from the A-bus to the B-bus when the B-port outputs are activated and from the B-bus to the A-bus when the A-port outputs are activated.
Maximum TPD of 5.8ns at 3.3V
±24mA Output drive at 3.3V
Control inputs VIH/VIL levels are referenced to VCCA voltage
Latch-up performance exceeds 250mA per JESD 17
Green product and no Sb/Br
