NL37WZ17USG Купить - ON Semiconductor Логический контроллер

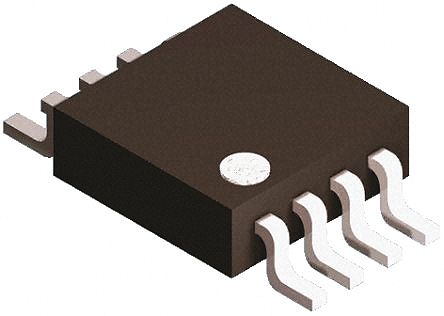

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

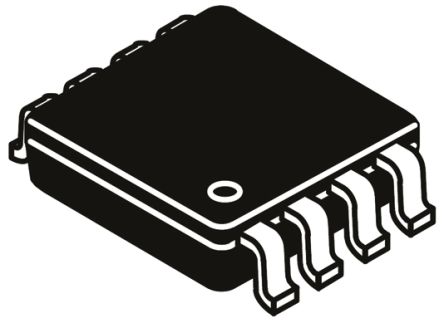

NL37WZ17USG

ON Semiconductor

Schmitt Trigger Buffer 3CH Non-Inverting CMOS 8Pin US T/R

Наличие: 5,417 шт.

Адрес доставки: Москва

Цена: ₽ 25.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC279275

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NL37WZ17USG характеристики

Атрибут	Значение атрибута
Номенклатура	NL37WZ17USG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC279275
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	US-8
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	3 Output
Количество Каналов	3 Channel
Количество Стежков	8 Position
Количество Битов	3 Bit
Рассеяние Мощности	200 mW
Количество входов	3 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.1 mm
Ширина	2.4 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NL37WZ17USG описание продукта

The NL37WZ17USG is a high performance Buffer with Schmitt-trigger inputs operating from a 1.65 to 5.5V supply. The NL37WZ17 can be used as a line receiver which will receive slow input signals. The NL37WZ17 is capable of transforming slowly changing input signals into sharply defined, jitter-free output signals. In addition, it has a greater noise margin than conventional inverters. The NL37WZ17 has hysteresis between the positive-going and the negative-going input thresholds (typically 1V) which is determined internally by transistor ratios and is essentially insensitive to temperature and supply voltage variations.
Over voltage tolerant inputs and outputs
LVCMOS Compatible
Near 0 static supply current substantially reduces system power requirements
Designed for 1.65 to 5.5V VCC operation
LVTTL compatible - Interface capability with 5V TTL logic with VCC = 3V
24mA Balanced output sink and source capability
Current drive capability is 24mA at the outputs
Chip complexity - FET = 94

Показывать

NL37WZ17USG Даташит PDF

5 страницы, 108 КБ

05/23/2013

просматривать

NL37WZ17USG Другие Даташит

8 страницы, 276 КБ

09/21/2020

просматривать

NL37WZ17USG Чертежные схемы

2 страницы, 30 КБ

09/03/2015

просматривать

NL37WZ17USG Файл уведомления

9 страницы, 552 КБ

05/20/2016

просматривать
