NL37WZ14USG Купить - ON Semiconductor Логический чип

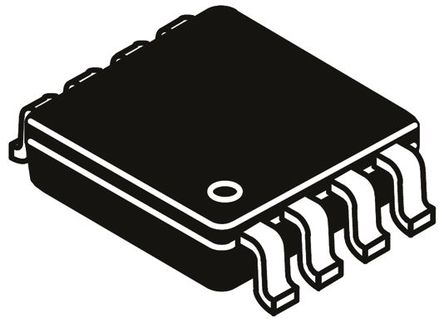

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NL37WZ14USG

ON Semiconductor

ON SEMICONDUCTOR NL37WZ14USG Inverter, Schmitt Trigger, 1Input, 32mA, 2.3V to 5.5V, US8-8

Наличие: 2,138 шт.

Адрес доставки: Москва

Цена: ₽ 19.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4229761

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NL37WZ14USG характеристики

Атрибут	Значение атрибута
Номенклатура	NL37WZ14USG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4229761
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	US-8
Напряжение Питания (DC)	5.00 V
Безгалогеновый Статус	Halogen Free
Выходной Ток	32 mA
Количество Цепей	3 Circuit
Количество Стежков	8 Position
Количество Вентилей	3 Gate
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.1 mm
Ширина	2.4 mm
Высота	0.8 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NL37WZ14USG описание продукта

The NL37WZ14USG is a high performance Triple Inverter with Schmitt-trigger inputs operating from a 1.65 to 5.5V supply. Pin configuration and function are the same as the NL37WZ04, but the inputs have hysteresis and with its Schmitt trigger function, the NL37WZ14 can be used as a line receiver which will receive slow input signals. The NL37WZ14 is capable of transforming slowly changing input signals into sharply defined, jitter-free output signals. In addition, it has a greater noise margin than conventional inverters. The NL37WZ14 has hysteresis between the positive-going and the negative-going input thresholds (typically 1.0V) which is determined internally by transistor ratios and is essentially insensitive to temperature and supply voltage variations.
Overvoltage tolerant inputs and outputs
LVTTL Compatible - Interface capability with 5V TTL Logic with VCC=3V
LVCMOS compatible
24mA Balanced output sink and source capability
Near zero static supply current substantially reduces system power requirements
Current drive capability is 24mA at the outputs
Chip complexity - FET=94
+150°C Junction temperature under bias
250mW Power dissipation in still air at 85°C
ESD sensitive device, take proper precaution while handling the device.
