MKL17Z128VFT4 Купить - NXP Микроконтроллер

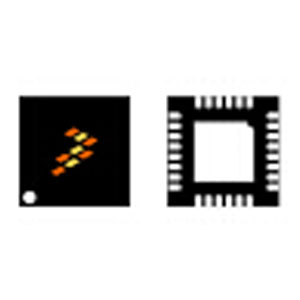

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MKL17Z128VFT4

NXP

Kinetis L 32Bit MCU, ARM Cortex-M0+ core, 128KB Flash, 48MHz, QFN 48

Наличие: 606 шт.

Адрес доставки:

Цена: ₽ 290.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC73430415

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MKL17Z128VFT4 характеристики

Атрибут	Значение атрибута
Номенклатура	MKL17Z128VFT4
Производитель	NXP
ЧипСити Номер продукта	CC73430415
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	QFN-48
Количество Стежков	48 Position
Размер ОЗУ	32 KB
Количество Битов	32 Bit
Размер Флэш-памяти	128 KB
Количество АЦП	1 ADC
Количество входов и выходов	40 Input IO
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.71 V
Вес	144.4 mg
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MKL17Z128VFT4 описание продукта

Overview
The Kinetis® KL1x is a general purpose ultra-low-power MCU family, providing additional memory, communications and analog peripheral options beyond those offered in the Kinetis KL0x MCU family.
The KL1x MCU family is compatible with Kinetis K10 MCUs (based on Arm® Cortex®-M4) and with all other Kinetis KL1x, KL2x, KL3x and KL4x series MCUs, providing a migration path to higher performance and feature integration.
MoreLess
## Features
### Ultra-Low-Power
* Next-generation 32-bit Arm® Cortex®-M0+ core: 2x more CoreMark/mA than the closest 8/16-bit architecture
* Single-cycle fast I/O access port facilitates bit banging and software protocol emulation, keeping an 8-bit "look and feel"
* Multiple flexible low-power modes, including new compute clocking option which reduces dynamic power by placing peripherals in an asynchronous stop mode
* LPUART, SPI, I2C, FlexIO, ADC, DAC, LP timer and DMA support low-power mode operation without waking up the core
### Memory
* Up to 256 KB flash with 64 byte flash cache, up to 32 KB RAM
* Security circuitry to prevent unauthorized access to RAM and flash contents
* 16 KB ROM and built-in boot loader simplifies the effort to program MCU and allows for easy flash upgrades
### Performance
* Arm® Cortex®-M0+ core, 48 MHz core frequency over full voltage and temperature range (-40ºC to +105ºC)
* Bit manipulation engine for improved bit handling of peripheral modules
* Thumb instruction set combines high code density with 32-bit performance
* Up to 4-ch. DMA for peripheral and memory servicing with reduced CPU loading and faster system throughput
* Independent-clocked COP guards against clock skew or code runaway for fail-safe applications
### Mixed-Signal
* Up to 16-bit ADC with configurable resolution, sample time and conversion speed/power
* Integrated temperature sensor
* High-speed comparator with internal 6-bit DAC
* 12-bit DAC with DMA support
### Timing and Control
* Two 6-ch. and one 2-ch. 16-bit low-power timer PWM modules with DMA support
* 2-ch., 32-bit periodic interrupt timer provides time base for RTOS task schedule or trigger source for ADC conversion
* Low-power timer allows operation in all power modes except for VLLS0
* Real-time clock with calendar
### Human-Machine Interface
* Capacitive touch sense interface supports up to 16 external electrodes and DMA data transfer
* GPIO with pin interrupt support, DMA request capability and other pin control options
### Connectivity and Communications
* Two I2C with DMA support, up to 1Mbps and compatible with SMBus V2 features
* One LPUART and two UART with DMA support
* Two SPI with DMA support
* I2S module for audio applications
* FlexIO module supports a wide range of protocols including UART, I2C, SPI, I2S, PWM waveform generation
* FlexIO for universal or customized serial peripheral emulation
* High accuracy internal clock reference to support high performance communication

Показывать

MKL17Z128VFT4 Даташит PDF

71 страницы, 1533 КБ

04/21/2015
