MC7815CD2TG Купить - ON Semiconductor Чип стабилизации напряжения

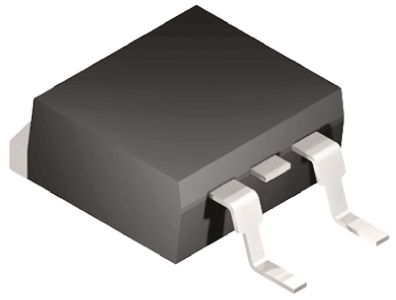

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC7815CD2TG

ON Semiconductor

ON SEMICONDUCTOR MC7815CD2TG Linear Voltage Regulator, 7815, Fixed, 23V To 35V In, 15V And 1A Out, TO-263-3

Наличие: 1,969 шт.

Адрес доставки: Москва

Цена: ₽ 66.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC7879463

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC7815CD2TG характеристики

Атрибут	Значение атрибута
Номенклатура	MC7815CD2TG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC7879463
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	15 V
Выходной Ток	1 A
Ток Питания	6.5 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	3.5 mA
Напряжение Отпадания	2V @1A
Максимальное входное напряжение	35 V
Входное напряжение (мин)	23 V
Выходное напряжение (мин)	15 V
Выходной ток (Макс)	2.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±4 %
Входное напряжение	35 V
Длина	10.24 mm
Ширина	9.347 mm
Высота	4.572 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC7815CD2TG описание продукта

The MC7815CD2TG is a monolithic Positive Voltage Regulator with 15V nominal voltage. It is designed as fixed-voltage regulator for a wide variety of applications including local, on-card regulation. This regulator employs internal current limiting, thermal shutdown and safe-area compensation. With adequate heat-sinking it can deliver output currents in excess of 1A. Although designed primarily as a fixed voltage regulator, this device can be used with external components to obtain adjustable voltages and currents.
No external components required

Показывать

MC7815CD2TG Даташит PDF

31 страницы, 213 КБ

11/14/2014

просматривать

MC7815CD2TG Другие Даташит

34 страницы, 264 КБ

04/25/2012

просматривать

MC7815CD2TG Чертежные схемы

2 страницы, 38 КБ

09/29/2015

просматривать

MC7815CD2TG Примечание по применению

31 страницы, 339 КБ

03/17/2018

просматривать
