MAT01AHZ Купить - ADI Двухполюсный плоскостной транзистор

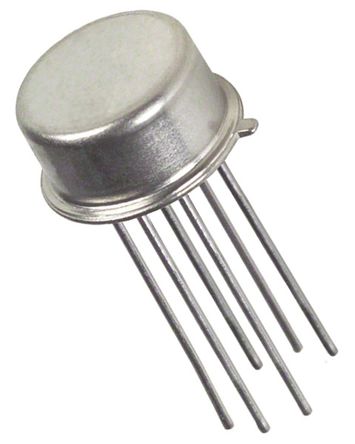

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MAT01AHZ

ADI

TO-78 NPN 45V 0.025A

Наличие: 1,578 шт.

Адрес доставки:

Цена: ₽ 2,665.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC459400

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAT01AHZ характеристики

Атрибут	Значение атрибута
Номенклатура	MAT01AHZ
Производитель	ADI
ЧипСити Номер продукта	CC459400
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	TO-78-6
Частота	450 MHz
Количество Цепей	2 Circuit
Количество Стежков	6 Position
Полярность	NPN
Рассеяние Мощности	0.5 W
Пробивное Напряжение (Коллектор-Эмиттер)	45 V
Непрерывный ток коллектора	0.025A
hFE Min	500
hFE Max	840
Максимальная входная мощность	500 mW
Усиление постоянного тока (hFE)	500
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	500 mW
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Box
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

MAT01AHZ описание продукта

GENERAL DESCRIPTION
The MAT01 is a monolithic dual NPN transistor. An exclusive silicon nitride triple passivation process provides excellent stability of critical parameters over both temperature and time. Matching characteristics include offset voltage of 40 µV, temperature drift of 0.15 µV/°C, and hFE matching of 0.7%. High hFE is provided over a six decade range of collector current, including an exceptional hFE of 590 at a collector current of only 10 nA. The high gain at low collector current makes the MAT01 ideal for use in low power, low level input stages.
FEATURES
Low VOS (VBE match): 40 µV typical, 100 µV maximum
Low TCVOS: 0.5 µV/°C maximum
High hFE: 500 minimum
Excellent hFE linearity from 10 nA to 10 mA
Low noise voltage: 0.23 µV p-p from 0.1 Hz to 10 Hz
High breakdown: 45 V min
APPLICATIONS
Weigh scales
Low noise, op amp, front end
Current mirror and current sink/source
Low noise instrumentation amplifiers
Voltage controlled attenuators
Log amplifiers

Показывать

MAT01AHZ Даташит PDF

12 страницы, 229 КБ

09/02/2014

просматривать

MAT01AHZ Примечание по применению

2 страницы, 106 КБ

просматривать
