LMX2592RHAT Купить - TI Тактовый генератор

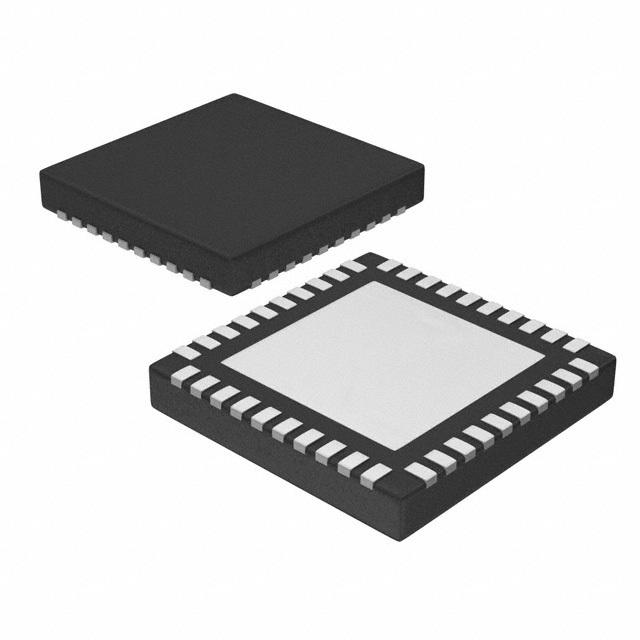

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LMX2592RHAT

Clock Generator 5MHz to 1.4GHz Input 9800MHz Output 40Pin VQFN EP T/R

Наличие: 1,187 шт.

Адрес доставки: Москва

Цена: ₽ 3,999.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20109033

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMX2592RHAT характеристики

Атрибут	Значение атрибута
Номенклатура	LMX2592RHAT
Производитель	TI
ЧипСити Номер продукта	CC20109033
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	VQFN-40
Частота	9.8 GHz
Напряжение Питания (DC)	3.15V ~ 3.45V
Количество Выходных Интерфейсов	2 Output
Количество Цепей	1 Circuit
Количество Стежков	40 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.15V ~ 3.45V
Напряжение питания (Макс)	3.45 V
Напряжение питания (мин)	3.15 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

LMX2592RHAT описание продукта

The LMX2592 device is a low-noise, wideband RF PLL with integrated VCO that supports a frequency range from 20 MHz to 9.8 GHz. The device supports both fractional-N and integer-N modes, with a 32-bit fractional divider allowing fine frequency selection. Integrated noise of 49 fs for 6-GHz output makes it an ideal low-noise source. Combining best-in-class PLL and integrated VCO noise with integrated LDOs, this device removes the need for multiple discrete devices in high performance systems.
The device accepts input frequencies up to 1.4 GHz, which combined with frequency dividers and programmable low noise multiplier allows flexible frequency planning. The additional programmable low-noise multiplier lets users mitigate the impact of integer boundary spurs. In Fractional-N mode, the device can adjust the output phase by a 32-bit resolution. For applications that need fast frequency changes, the device supports a fast calibration option which takes less than 25 µs.
This performance is achieved by using single 3.3-V supply. It supports 2 flexible differential outputs that can be configured as single-ended outputs as well. Users can choose to program one output from the VCO (or doubler) and the second from the channel divider. When not being used, each output can be muted separately.

Показывать

LMX2592RHAT Даташит PDF

40 страницы, 1788 КБ

12/19/2015

просматривать

LMX2592RHAT Даташит PDF

40 страницы, 1745 КБ

12/19/2015

просматривать

LMX2592RHAT Даташит PDF

40 страницы, 1807 КБ

09/12/2016

просматривать

LMX2592RHAT Другие Даташит

46 страницы, 2355 КБ

просматривать

LMX2592RHAT Другие Даташит

40 страницы, 1807 КБ

просматривать

LMX2592RHAT Другие Даташит

14 страницы, 1257 КБ

11/19/2010

просматривать

LMX2592RHAT Другие Даташит

1 страницы, 101 КБ

12/06/2017

просматривать

LMX2592RHAT Другие Даташит

1 страницы, 27 КБ

01/08/2009

просматривать

LMX2592RHAT Файл уведомления

4 страницы, 171 КБ

06/07/2017

просматривать
