ADE7878

ADI

Polyphase Multifunction Energy Metering IC with per Phase Active and Reactive Powers

Наличие: 1,161 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC181926446

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADE7878 характеристики

Атрибут	Значение атрибута
Номенклатура	ADE7878
Производитель	ADI
ЧипСити Номер продукта	CC181926446
Даташит
3D модель	3D модель
Жизненный Цикл Продукта	Active
RoHS Комплаенс	RoHS Compliant
	Показывать Просмотр аналоги замена

ADE7878 описание продукта

Product Details

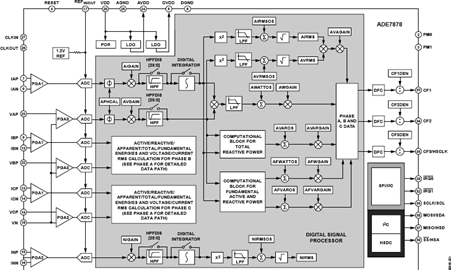

The ADE7878 is a high accuracy, 3-phase electrical energy measurement IC with serial interfaces and three flexible pulse outputs. The ADE7878 incorporates second-order sigma-delta (Σ-Δ) analog-to-digital converters (ADCs), a digital integrator, reference circuitry, and all the signal processing required to perform total (fundamental and harmonic) active, reactive, and apparent energy measurement and rms calculations, as well as fundamental only active and reactive energy measurement and rms calculations. A fixed function digital signal processor (DSP) executes this signal processing. The DSP program is stored into internal ROM memory.
The ADE7878 is suitable for measuring active, reactive, and apparent energy in various 3-phase configurations, such as wye or delta services, with both three and four wires. The ADE7878 provides system calibration features for each phase, that is, rms offset correction, phase calibration, and gain calibration. The CF1, CF2, and CF3 logic outputs provide a wide choice of power information: total active, reactive, and apparent powers, or the sum of the current rms values, and fundamental active and reactive powers.
The ADE7878 contains waveform sample registers that allow access to all ADC outputs. The device also incorporates power quality measurements, such as short duration low or high voltage detections, short duration high current variations, line voltage period measurement, and angles between phase voltages and currents. Two serial interfaces, SPI and I2C, can be used to communicate with the ADE7878. A dedicated high speed interface, the high speed data capture (HSDC) port, can be used in conjunction with I2C to provide access to the ADC outputs and real-time power information. The ADE7878 also has two interrupt request pins, IRQ0 and IRQ1, to indicate that an enabled interrupt event has occurred. For the ADE7878, three specially designed low power modes ensure the continuity of energy accumulation when the ADE7878 is in a tampering situation.
The ADE7878 is available in a 40-lead LFCSP, Pb-free package.
**Applications**
Energy metering systems
### Features and Benefits
Highly accurate; supports EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22 and IEC 62053-23 standards
Compatible with 3-phase, 3 or 4 wire (delta or wye) and other 3-phase services
Supplies total (fundamental and harmonic) active/reactive/ apparent energy and fundamental active/reactive energy on each phase and on the overall system
|
Less than 0.1% error in active and reactive energy over a dynamic range of 1000 to 1 at TA = 25°C
Less than 0.2% error in active and reactive energy over a dynamic range of 3000 to 1 at TA = 25°C
Supports current transformer and di/dt current sensors
See data sheet for additional features
---|---

Показывать

ADE7878 Даташит PDF

100 страницы, 1619 КБ

04/15/2014

просматривать

ADE7878 Справочное руководство пользователя

36 страницы, 1916 КБ

08/23/2010

просматривать

ADE7878 Другие Даташит

12 страницы, 222 КБ

06/04/2010

просматривать

ADE7878 Примечание по применению

16 страницы, 657 КБ

05/02/2013

просматривать
