LMH6647MF Купить - TI Буферный усилитель

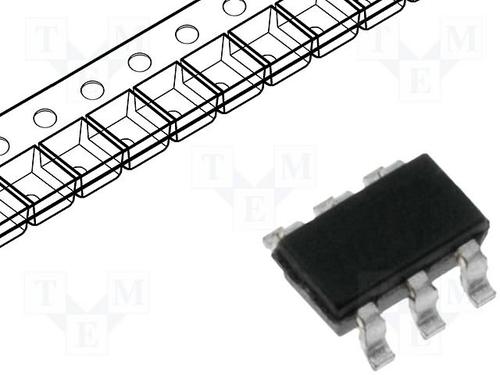

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LMH6647MF

2.7V, 650μA, 55MHz, Rail-to-Rail Input and Output Amplifiers with Shutdown Option 6-SOT-23 -40℃ to 85℃

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 87.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15710400

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMH6647MF характеристики

Атрибут	Значение атрибута
Номенклатура	LMH6647MF
Производитель	TI
ЧипСити Номер продукта	CC15710400
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	12.0 V
Рабочее Напряжение	2.5V ~ 12V
Выходной Ток	20.0 mA
Ток Питания	725 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	56 dB
Входной Дрейф Смещения	5.00 µV/K
Ширина Ленты	80 MHz
Скорость Нарастания	22.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	55.0 MHz
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	650 nA
Полоса пропускания 3 дБ	55 MHz
Gain Bandwidth	55 MHz
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

LMH6647MF описание продукта

Description
The LMH6645 (single) and LMH6646 (dual), rail-to-rail input and output voltage feedback amplifiers, offer high speed (55 MHz), and low voltage operation (2.7 V) in addition to micro-power shutdown capability (LMH6647, single).
Input common mode voltage range exceeds either supply by 0.3 V, enhancing ease of use in multitude of applications where previously only inferior devices could be used. Output voltage range extends to within 20 mV of either supply rails, allowing wide dynamic range especially in low voltage applications. Even with low supply current of 650 μA/amplifier, output current capability is kept at a respectable ±20 mA for driving heavier loads. Important device parameters such as BW, Slew Rate and output current are kept relatively independent of the operating supply voltage by a combination of process enhancements and design architecture.
Features
• (VS = 2.7V, TA = 25°C, RL = 1kΩ to V+/2, AV = +1. Typical Values Unless Specified.
• −3dB BW 55 MHz
• Supply Voltage Range 2.5 V to 12 V
• Slew Rate 22 V/μs
• Supply Current 650 μA/channel
• Output Short Circuit Current 42 mA
• Linear Output Current ±20 mA
• Input Common Mode Voltage 0.3 V Beyond Rails
• Output Voltage Swing 20 mV from Rails
• Input Voltage Noise 17 nV/√Hz
• Input Current Noise 0.75 pA/√Hz
Applications
• Active Filters
• High Speed Portable Devices
• Multiplexing Applications (LMH6647)
• Current Sense Buffer
• High Speed Transducer Amp
