FSAM15SH60A Купить - Fairchild Транзистор IGBT

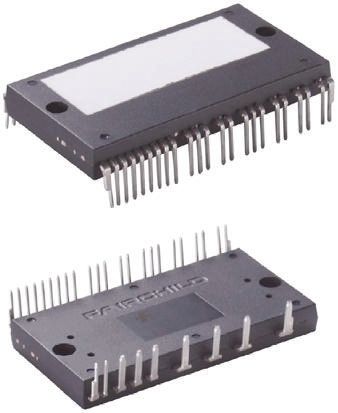

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSAM15SH60A

Fairchild

Trans IGBT Module N-CH 600V 15A 32Pin SPM32-AA Rail

Наличие: 6,986 шт.

Адрес доставки: Москва

Цена: ₽ 3,437.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC51164089

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSAM15SH60A характеристики

Атрибут	Значение атрибута
Номенклатура	FSAM15SH60A
Производитель	Fairchild
ЧипСити Номер продукта	CC51164089
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	32 Pin
Корпус/Пакет	SPM32-AA
Частота	15.0 kHz
Напряжение Питания (DC)	16.5V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	253 V
Выходной Ток	5 mA
Полярность	N-Channel
Рассеяние Мощности	50 W
Время Нарастания	340 ns
Напряжение Изоляции	2500 Vrms
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	50000 mW
Напряжение питания	13.5V ~ 16.5V
Входное напряжение	253 V
Длина	60 mm
Ширина	31 mm
Высота	7.2 mm
Рабочая Температура	-20℃ ~ 125℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FSAM15SH60A описание продукта

The FSAM15SH60A is a Motion SPM® 2 Module provides a fully-featured, high-performance inverter stage for AC Induction, BLDC and PMSM motors. This module integrate optimized gate drive of the built-in IGBTs to minimize EMI and losses, while also providing multiple on-module protection features including under-voltage lockouts, over-current shutdown, thermal monitoring and fault reporting. The built-in, high-speed HVIC requires only a single supply voltage and translates the incoming logic-level gate inputs to the high-voltage, high-current drive signals required to properly drive the module"s internal IGBTs. Separate negative IGBT terminals are available for each phase to support the widest variety of control algorithms.
Low-loss, short-circuit rated IGBTs
Low thermal resistance using ceramic substrate
Separate open-emitter pins from low side IGBTs for three-phase current sensing
Single-grounded power supply
Optimized for 15kHz switching frequency
Built-in NTC thermistor for temperature monitoring
Adjustable current protection level via selection of sense-IGBT emitter"s external Rs
0.8kW/100 to 253VAC Inverter power rating
2500Vrms/minute Isolation rating
