LD1117DT33CTR Купить - ST Microelectronics Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

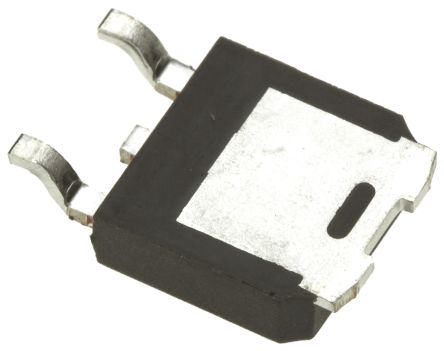

LD1117DT33CTR

ST Microelectronics

STMICROELECTRONICS LD1117DT33CTR Fixed LDO Voltage Regulator, 4.75V to 15V, 1.1V Dropout, 3.3Vout, 950mAout, TO-252-3

Наличие: 2,041 шт.

Адрес доставки: Москва

Цена: ₽ 9.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC38904

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LD1117DT33CTR характеристики

Атрибут	Значение атрибута
Номенклатура	LD1117DT33CTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC38904
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Напряжение Питания (DC)	15.0V (max)
Рабочее Напряжение	0V ~ 15V
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	800 mA
Количество Стежков	3 Position
Рассеяние Мощности	12 W
Ток Покоя	10 mA
Напряжение Отпадания	1.1 V
Входной Ток Смещения	5 mA
Максимальное входное напряжение	15 V
Входное напряжение (мин)	4.75 V
Выходной ток (Макс)	1.3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	12000 mW
точность	±1 %
Входное напряжение	≤15 V
Длина	6.6 mm
Ширина	6.2 mm
Высота	2.4 mm
Вес	0.004535924 kg
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LD1117DT33CTR описание продукта

The LD1117DT33CTR is a 1.1V adjustable and fixed low drop positive Voltage Regulator able to provide up to 800mA of output current. High efficiency is assured by an NPN pass transistor. Unlike than PNP one the quiescent current flows mostly into the load. Only a very common 10µF minimum capacitor is needed for stability. On chip trimming allows the regulator to reach a very tight output voltage tolerance, within ±1% at 25°C. The adjustable regulator is pin-to-pin compatible with the other standard and an adjustable voltage regulator maintaining the better performances in terms of drop and tolerance.
Internal current and thermal limit
Available in ±1% at 25°C and 2% in full temperature range
Supply voltage rejection of 75dB (typical)

Показывать

LD1117DT33CTR Даташит PDF

44 страницы, 1642 КБ

02/14/2013
