HMCAD1520

ADI

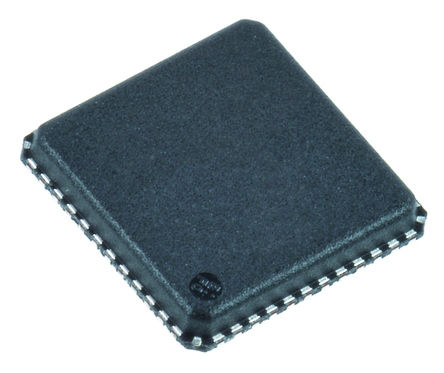

ANALOG DEVICES HMCAD1520 Analog to Digital Converter, Low Power, 16Bit, 500MSPS, Single, 1.7V, 2V, QFN

Наличие: 7,951 шт.

Адрес доставки: Москва

Цена: ₽ 14,109.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC19009763

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMCAD1520 характеристики

Атрибут	Значение атрибута
Номенклатура	HMCAD1520
Производитель	ADI
ЧипСити Номер продукта	CC19009763
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	QFN-48
Напряжение Питания (DC)	1.70V (min)
Количество Битов	16 Bit
Рассеяние Мощности	603 mW
Частота Выборки	500 MHz
Количество АЦП	4 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	4 Channel
Напряжение питания (Макс)	2 V
Напряжение питания (мин)	1.7 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	3A001A5A3
	Показывать Просмотр аналоги замена

HMCAD1520 описание продукта

Product Details
The HMCAD1520 is a versatile high performance low power analog-to-digital converter (ADC), with interleaving High Speed Modes to increase sampling rate. Integrated Cross Point Switches activate the input selected by the user.
In Single Channel Mode, one of the four inputs can be selected as valid input to the single ADC channel. In Dual Channel Mode, any two of the four inputs can be selected to each ADC channel. In Quad Channel Mode and Precision Mode, any input can be assigned to any ADC channel. An internal, low jitter and programmable clock divider makes it possible to use a single clock source for all operational modes.
The HMCAD1520 is based on a proprietary structure, and employs internal reference circuitry, a serial control interface and a serial LVDS output data. Data and frame synchronization clocks are supplied for data capture at the receiver. Internal digital fine gain can be set separately for each ADC to calibrate for gain errors.
Various modes and configuration settings can be applied to the ADC through the serial control interface (SPI). each channel can be powered down independently and output data format can be selected through this interface. A full chip idle mode can be set by a single external pin.
Register settings determine the exact function of this pin. HMCAD1520 is designed to interface easily with Field Programmable Gate Arrays (FPGAs) from several vendors.
**Applications**
Precision Oscilloscopes
Spectrum Analyzers
Diversity Receivers
Hi-End Ultrasound
Communication Testing
Non Destructive Testing
### Features and Benefits
High Speed Modes (12-bit / 8-bit)
Quad Channel Mode: FSmax = 160 / 250 MSPS
Dual Channel Mode: FSmax = 320 / 500 MSPS
Single Channel Mode: FSmax = 640 / 1000 MSPS
SNR: 70 dB, SFDR: 60/75 dB
(12-bit 1ch Mode)
8-bit Modes Described in HMCAD1511 and HMCAD1510
Precision Mode (14-bit)
Four channels up to 105 MSPS
SNR : 74 dB, SFDR: 83 dB @ 70 MHz
SNR : 72.5 dB, SFDR: 78 dB @ 140 MHz
Integrated Cross Point Switches with instantaneous switching
Internal low jitter programmable Clock Divider
Ultra Low Power Dissipation
490 mW including I/O at 12-bit 640 MSPS
0.5 μs start-up time from Sleep,
15 μs from Power Down
Internal reference circuitry with no external components required
Coarse and fine gain control
Digital fine gain adjustment for each ADC
Internal offset correction
1.8 V supply voltage
1.7 - 3.6 V CMOS logic on control interface pins
Serial LVDS output
12, 14, 16 and Dual 8-bit modes available
7 x 7 mm 48 QFN Package

Показывать

HMCAD1520 Даташит PDF

38 страницы, 2025 КБ

07/29/2011

просматривать

HMCAD1520 Даташит PDF

37 страницы, 1491 КБ

12/27/2016

просматривать

HMCAD1520 Даташит PDF

12 страницы, 545 КБ

10/09/2015

просматривать

HMCAD1520 Другие Даташит

39 страницы, 2194 КБ

07/29/2011

просматривать

HMCAD1520 Другие Даташит

32 страницы, 1227 КБ

07/29/2011

просматривать

HMCAD1520 Другие Даташит

2 страницы, 58 КБ

просматривать
