SZMM5Z15VT1G Купить - ON Semiconductor Зинеровский диод

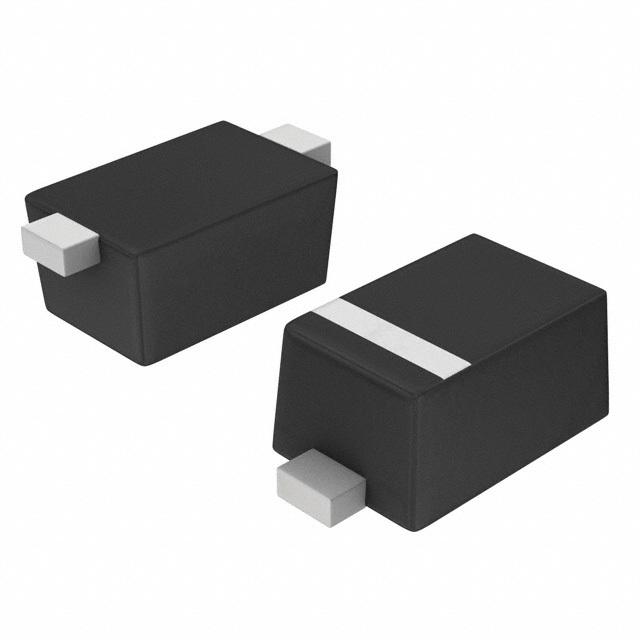

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SZMM5Z15VT1G

ON Semiconductor

SOD-523 15V 0.5W(1/2W)

Наличие: 882 шт.

Адрес доставки: Москва

Цена: ₽ 14.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC64488000

Категория продукта:

Зинеровский диод

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SZMM5Z15VT1G характеристики

Атрибут	Значение атрибута
Номенклатура	SZMM5Z15VT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC64488000
Категория продукта	Зинеровский диод
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-523-2
Количество Стежков	2 Position
Напряжение в Прямом Направлении	900mV @10mA
Рассеяние Мощности	0.5 W
Испытательный ток	5 mA
Напряжение Зенера	15 V
Максимальная входная мощность	500 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	300 mW
Рабочая Температура	-65℃ ~ 150℃
Коэффициент Температуры	11.1 mV/K
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

SZMM5Z15VT1G описание продукта

These Zener Diode Voltage Regulators are packaged in the SOD-523 surface mount package. They are designed to provide voltage regulation protection and are especially attractive in situations where space is at a premium. They are well suited for applications such as cellular phones, hand held portables and high density PC boards.
Features
---
|
Standard Zener Breakdown Voltage Range: 2.4V to 75V
Steady State Power Rating of 500mW
Small Body Outline Dimensions: 0.047in x 0.032in (1.20mm x 0.80mm)
Low Body Height: 0.028in (0.7mm)
ESD Rating of Class 3 (>16kV) Human Body Model
Epoxy Meets UL94, VO
Cathode Indicated by Polarity Band
Lead Finish: 100% Matte Sn (Tin)
Qualified Maximum Reflow Temperature: 260C
Device Meets MSL 1 Requirements
Pb-Free Packages are Available
AEC-Q101 Qualified and PPAP Capable
SZ Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements
