HIP4082IBZ Купить - Intersil Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

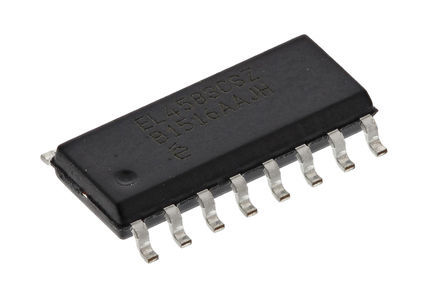

HIP4082IBZ

Intersil

Intersil HIP4082IBZ, Quad MOSFET Power Driver 1.25A Full/Half Bridge, 8.5 → 15V, Non-Inverting, 16Pin SOIC

Наличие: 1,259 шт.

Адрес доставки: Москва

Цена: ₽ 248.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC21427433

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HIP4082IBZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIP4082IBZ
Производитель	Intersil
ЧипСити Номер продукта	CC21427433
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	8.50V (min)
Время Нарастания/Спада	9 ns
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	0.7.1.2 V
Выходной Ток	1.25 A
Количество Каналов	4 Channel
Количество Стежков	16 Position
Время Нарастания	25 ns
Выходной ток (Макс)	1.25 A
Время падения	25 ns
Время падения (Макс)	20 ns
Время падения (Макс)	20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	8.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	8.5 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HIP4082IBZ описание продукта

The HIP4082IBZ is a medium frequency, medium voltage half-bridge N-channel MOSFET Driver IC. Specifically targeted for PWM motor control and UPS applications, bridge based design is made simple and flexible with the half-bridge driver. With operation up to 80V, the device is best suited to applications of moderate power levels. It has a flexible input protocol for driving every possible switch combination except those which would cause a shoot-through condition. It reduced drive current allows smaller packaging and it has a much wider range of programmable dead times (0.1 to 4.5ms) making it ideal for switching frequencies up to 200kHz. It does not contain an internal charge pump, but does incorporate non-latching level-shift translation control of the upper drive circuits.
Independently drives 4 N-channel FET in full-bridge configurations
95VDC Bootstrap supply maximum voltage
Drives 1000pF load at 1MHz in free air at 50°C
User-programmable dead time
DIS (disable) overrides input control and refreshes bootstrap capacitor when pulled low
Shoot-through protection
Under voltage protection
Stresses those listed in absolute maximum ratings may cause permanent damage to the device.
