HCNW137 Купить - AVAGO Technologies Оптопара/ оптоизолятор

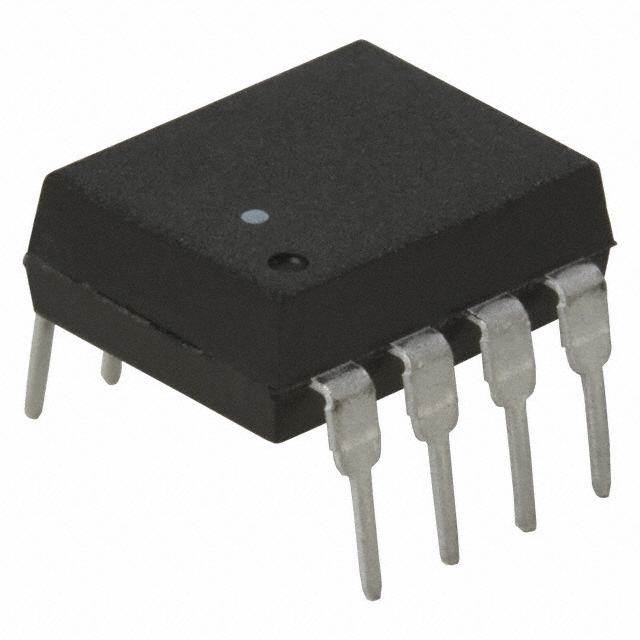

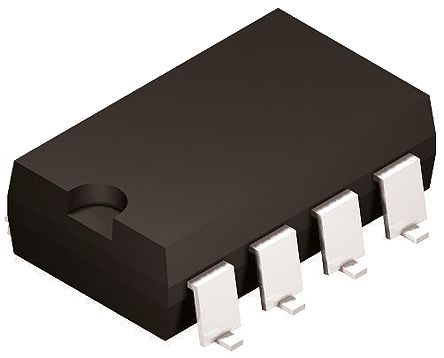

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCNW137

AVAGO Technologies

Optocoupler Logic-Out Open Collector DC-IN 1CH 8Pin PDIP W Tube

Наличие: 188 шт.

Адрес доставки: Москва

Цена: ₽ 241.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

AVAGO Technologies

ЧипСити Номер продукта:

CC333028078

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCNW137 характеристики

Атрибут	Значение атрибута
Номенклатура	HCNW137
Производитель	AVAGO Technologies
ЧипСити Номер продукта	CC333028078
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Входное Напряжение (DC)	1.64 V
Выходное Напряжение	≤7.00 V
Выходной Ток	50 mA
Количество Каналов	1 Channel
Рассеяние Мощности	85 mW
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	24 ns
Напряжение Изоляции	5000 Vrms
Время падения	10 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	11.15 mm
Ширина	9 mm
Высота	5.1 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

HCNW137 описание продукта

Description
The 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 are optically coupled gates that combine a GaAsP light emitting diode and an integrated high gain photo etector.
An enable input allows the detector to be strobed. The output of the detector IC is an open collector Schottky clamped transistor. The internal shield provides a guaranteed common mode transient immunity specification
up to 15,000 V/µs at Vcm = 1000 V.
This unique design provides maximum AC and DC circuit isolation while achieving TTL compatibility. The optocoupler AC and DC operational param e ters are guaranteed from -40 °C to +85 °C allowing troublefree system performance.
Features
• 15 kV/µs minimum Common Mode Rejection (CMR)
at Vcm= 1 kV for HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
• High speed: 10 MBd typical
• LSTTL/TTL compatible
• Low input current capability: 5 mA
• Guaranteed AC and DC performance over temperature: -40 °C to +85 °C
• Available in 8-Pin DIP, SOIC-8, widebody packages
• Strobable output (single channel products only)
• Safety approval
UL recognized - 3750 Vrms for 1 minute and 5000 Vrms for 1 minute per UL1577 CSA approved
