SMAJ36CA Купить - Littelfuse Телевизионные диоды

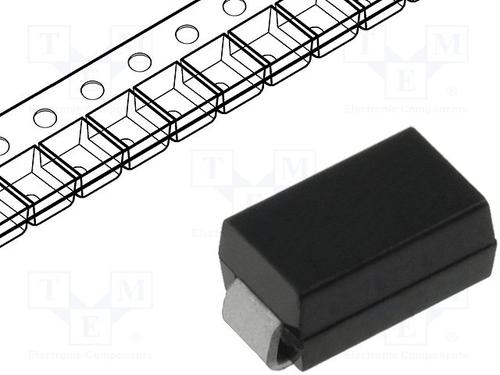

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SMAJ36CA

Littelfuse

LITTELFUSE SMAJ36CA TVS Diode, SMAJ Series, Bidirectional, 36V, 58.1V, DO-214AC, 2Pins

Наличие: 21,174 шт.

Адрес доставки: Москва

Цена: ₽ 10.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC1955996

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SMAJ36CA характеристики

Атрибут	Значение атрибута
Номенклатура	SMAJ36CA
Производитель	Littelfuse
ЧипСити Номер продукта	CC1955996
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AC-2
Номинальное Напряжение (DC)	36.0 V
Номинальная Мощность	400 W
Пробивное Напряжение	42.1 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	400 W
Зажимное напряжение	58.1 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	44.2 V
Пиковая импульсная мощность	400 W
Минимальное напряжение пробоя	40 V
Обратное напряжение пробоя	40 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
Длина	5.28 mm
Ширина	2.79 mm
Высота	2.29 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SMAJ36CA описание продукта

The SMAJ36CA from Littelfuse is a SMAJ series 400W, surface mount bidirectional transient voltage suppression diode in DO-214AA package. It features excellent clamping capability, glass passivated junction, low inductance, low profile package, built-in strain relief and fast response time of typically less than 1.0ps from 0Vs to VBR min. The peak pulse power dissipation (PPPM) is 400W at TA=25°C, 10/1000µs waveform, 0.01% repetition rate (duty cycle). This SMAJ series transient voltage suppression diode is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits.
Reverse stand off voltage (VR) of 36V and maximum reverse leakage (IR) of 1µA at VR
Breakdown voltage (VBR) of 40V minimum, 44.2V maximum at 1mA test current (IT)
Maximum clamping voltage (VC) of 58.1V at IPP and maximum peak pulse current (IPP) of 6.9A
Power dissipation (PD) of 3.3W on infinite heat sink at TL=50°C
Typical failure mode is short from over specified voltage or current
UL E230531 approved, plastic package is flammability rated V-0 per UL standard
IEC-61000-4-2 ESD 30KV (air), 30KV (contact) protection
Suitable for surface mounted applications to optimize board space
Operating temperature range from -65°C to 150°C and 260°C/40sec high temperature to reflow soldering
ESD protection of data lines with IEC 61000-4-2 and EFT protection with IEC 61000-4-4 standard
