DRV8833CPWPR Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

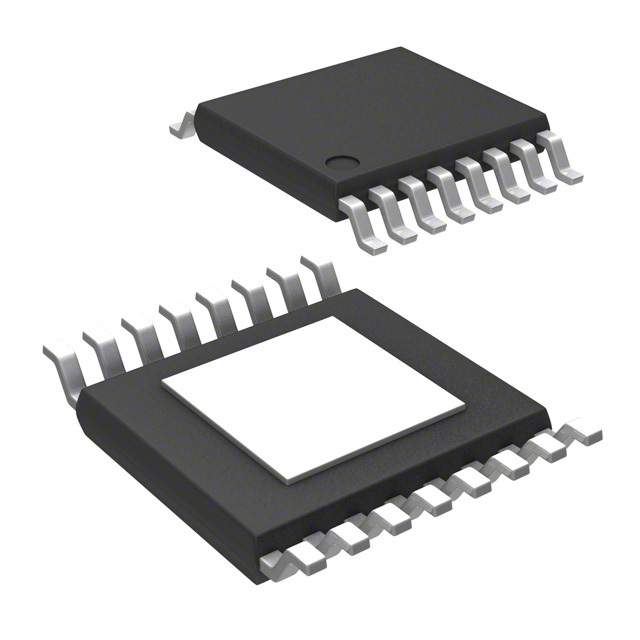

DRV8833CPWPR

Motor Driver, H-Bridge, 2.7V to 10.8V supply, 1A/2Outputs, HTSSOP-16

Наличие: 7,819 шт.

Адрес доставки: Москва

Цена: ₽ 23.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC168491

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8833CPWPR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8833CPWPR
Производитель	TI
ЧипСити Номер продукта	CC168491
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	1 A
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 10.8V
Напряжение питания (Макс)	10.8 V
Напряжение питания (мин)	2.7 V
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8833CPWPR описание продукта

The DRV8833CPWPR is a 1A Low Voltage Stepper or Single/Dual Brushed DC Motor Driver (PWM Ctrl) provides a dual-bridge motor driver solution for toys, printers and other mechatronic applications. The device has two H-bridges and can drive two DC brushed motors, a bipolar stepper motor, solenoids or other inductive loads. Each H-bridge output consists of a pair of N-channel and P-channel MOSFETs, with circuitry that regulates the winding current. With proper PCB design, each H-bridge of the DRV8833C can drive up to 700mA RMS (or DC) continuously, at 25°C with a VM supply of 5V. The device can support peak currents of up to 1A per bridge. Current capability is reduced slightly at lower VM voltages. Internal shutdown functions with a fault output pin are provided for over-current protection, short-circuit protection, UVLO and over-temperature. A low-power sleep mode is also provided.
Dual-H-bridge current-control motor driver
Integrated current regulation
Easy Pulse-Width-Modulation (PWM) interface
VM under-voltage lockout (UVLO) protection
Over-current Protection (OCP) protection
Thermal shutdown (TSD) protection
Fault Indication Pin (nFAULT) protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
