DRV8803PWP Купить - TI Драйвер электродвигателя

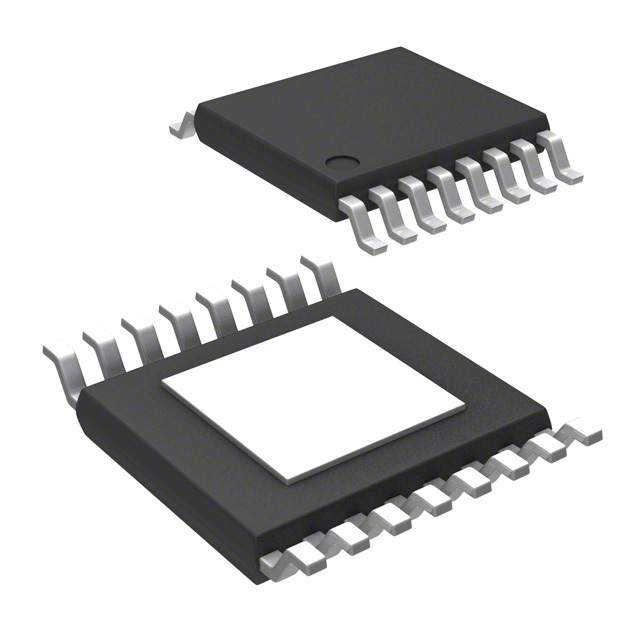

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8803PWP

2A Unipolar Stepper Motor or 1A Quad Solenoid/Relay Driver (PWM Ctrl) 16-HTSSOP -40℃ to 85℃

Наличие: 1,394 шт.

Адрес доставки: Москва

Цена: ₽ 237.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21394882

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8803PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8803PWP
Производитель	TI
ЧипСити Номер продукта	CC21394882
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Напряжение Питания (DC)	8.20V (min)
Количество Выходных Интерфейсов	4 Output
Выходной Ток	1.5 A
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8.2V ~ 60V
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	8.2 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8803PWP описание продукта

The DRV8803PWP is a 4-channel Low Side Driver with overcurrent protection. It has built-in diodes to clamp turnoff transients generated by inductive loads and can be used to drive unipolar stepper motors, DC motors, relays, solenoids or other loads. It can supply up to 2A (one channel on) or 1A (four channels on) continuous output current per channel, at 25°C with proper PCB heat sinking. The device is controlled through a simple parallel interface. Internal shutdown functions are provided for overcurrent protection, short-circuit protection, under-voltage lockout and over-temperature and faults are indicated by a fault output pin.
Four NMOS FETs with overcurrent protection
Integrated inductive clamp diodes
Parallel interface
Green product and no Sb/Br
