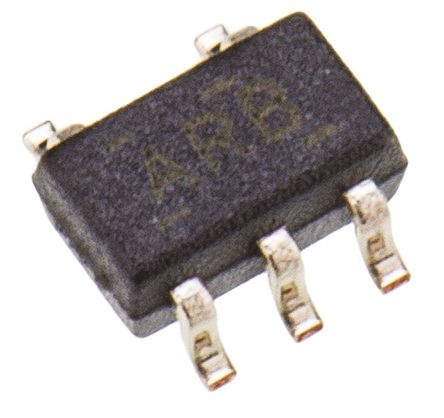

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

TPS71501DCKR

Одноканальный LDO, один выход LDO, 50 мА, регулируемый (от 1,2 до 15 В), высокое входное напряжение, низкий ток покоя. Стабилизатор LDO, положительный, от 1,2 В до 15 В, 0,05 А, 5-выводной SC-70, лента и катушка

Наличие: 865 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 15.56

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC1111953

Категория продукта:

Чип стабилизации напряжения

Упаковка: SC-70-5

Дата доставки: 7 дней

Оплата:

Обновлено 13.09.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TPS71501DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS71501DCKR
Производитель	TI
ЧипСити Номер продукта	CC1111953
Жизненный Цикл Продукта	Active
Категория продукта	Чип стабилизации напряжения
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	24.0V (max)
Рабочее Напряжение	2.5V ~ 24V
Номинальный Ток	50.0 mA
Номинальная Мощность	0.32 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	24.0V (max)
Выходное Напряжение	1.2V ~ 15V
Выходной Ток	50 mA
Ток Питания	4.2 µA
Количество Каналов	1 Channel
Количество Стежков	5 Position
Рассеяние Мощности	0.32 W
Ток Покоя	0.0032 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	0.415V @50mA
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	24 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	0.05 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	320 mW
точность	4 %
Количество выходных каналов	1 Channel
Напряжение питания (мин)	2.5 V
Входное напряжение	2.5V ~ 24V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

TPS71501DCKR описание продукта

TPS71501DCKR — это линейный стабилизатор с малым падением напряжения, широким диапазоном входного напряжения и током покоя 3,2 мкА, работающий в диапазоне входного напряжения от 2,5 до 24 В. Он устойчив при использовании любого конденсатора емкостью не менее 0,47 мкФ. Низкое напряжение падения и низкий ток покоя позволяют работать при чрезвычайно низких уровнях мощности. Поэтому прибор идеально подходит для питания ИС управления батареями. В частности, поскольку устройство включается сразу после достижения приложенным напряжением минимального входного напряжения, выходное напряжение быстро становится доступным для питания непрерывно работающих ИС зарядки аккумулятора. Обычный проходной PNP-транзистор заменен на PMOS-проходной элемент. Поскольку PMOS-проходной элемент ведет себя как резистор с малым сопротивлением, низкое напряжение падения, typically 415 мВ при токе нагрузки 50 мА, прямо пропорционально току нагрузки. Низкий ток покоя (обычно 3,2 мкА) стабилен во всем диапазоне выходного тока нагрузки (от 0 до 50 мА).
Низкий ток покоя 3,2 мкА при 50 мА
Стабилен с любым конденсатором >=0,47 мкФ
Стабилизатор с низким падением напряжения на 50 мА
Разработан для поддержки семейств MSP430
Экологичный продукт, без Sb/Br
Этот прибор имеет ограниченную встроенную защиту от электростатического разряда; во время хранения или обращения выводы должны быть замкнуты накоротко, либо прибор должен находиться в токопроводящей пене, чтобы предотвратить электростатическое повреждение МОП-затворов.
