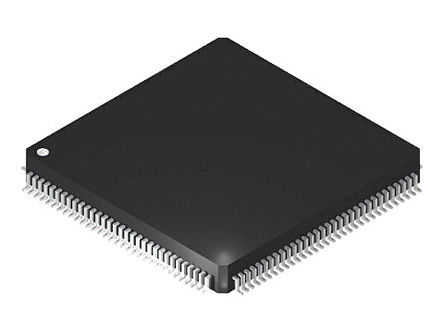

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TMS320F2810PBKA

MCUs - C2000 32Bit Digital Sig Controller w/Flash ,DSP Fixed-Point 32Bit 150MHz (128Pin LQFP)

Наличие: 5,544 шт.

Адрес доставки: Москва

Цена: ₽ 5,308.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5627200

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMS320F2810PBKA характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320F2810PBKA
Производитель	TI
ЧипСити Номер продукта	CC5627200
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	128 Pin
Корпус/Пакет	LQFP-128
Частота	150 MHz
Напряжение Питания (DC)	1.71V (min)
Количество Стежков	128 Position
Тактовая Частота	150 MHz
Размер ОЗУ	18K x 16
Размер Флэш-памяти	128 KB
Количество I/O Выводов	56 IO
Количество УАПП	2 UART
Количество АЦП	1 ADC
Количество входов и выходов	56 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.71V ~ 1.89V
Напряжение питания (Макс)	1.89 V
Напряжение питания (мин)	1.71 V
Длина	14 mm
Ширина	14 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	3A991.a.2
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TMS320F2810PBKA описание продукта

* High-Performance Static CMOS Technology * 150 MHz (6.67-ns Cycle Time) * Low-Power (1.8-V Core at 135 MHz, 1.9-V Core at 150 MHz, 3.3-V I/O) Design * JTAG Boundary Scan Support IEEE Standard 1149.1-1990 IEEE Standard Test Access Port and Boundary-Scan Architecture * High-Performance 32-Bit CPU (TMS320C28x) * 16 x 16 and 32 x 32 MAC Operations * 16 x 16 Dual MAC * Harvard Bus Architecture * Atomic Operations * Fast Interrupt Response and Processing * Unified Memory Programming Model * 4M Linear Program/Data Address Reach * Code-Efficient (in C/C++ and Assembly) * TMS320F24x/LF240x Processor Source Code Compatible * On-ChipMemory * Flash Devices: Up to 128K x 16 Flash (Four 8K x 16 and Six 16K x 16 Sectors) * ROM Devices: Up to 128K x 16 ROM * 1K x 16 OTP ROM * L0 and L1: 2 Blocks of 4K x 16 Each Single-Access RAM (SARAM) * H0: 1 Block of 8K x 16 SARAM * M0 and M1: 2 Blocks of 1K x 16 Each SARAM * Boot ROM (4K x16) * With Software Boot Modes * Standard Math Tables * External Interface(2812) * Over 1M x 16 Total Memory * Programmable Wait States * Programmable Read/Write Strobe Timing * Three Individual Chip Selects * Endianness: Little Endian * Clock and SystemControl * Dynamic PLL Ratio Changes Supported * On-Chip Oscillator * Watchdog Timer Module * Three ExternalInterrupts * Peripheral Interrupt Expansion (PIE) Block That Supports 45Peripheral Interrupts * Three 32-Bit CPU-Timers * 128-BitSecurity Key/Lock * Protects Flash/ROM/OTP and L0/L1 SARAM * Prevents Firmware Reverse-Engineering * Motor ControlPeripherals * Two Event Managers (EVA, EVB) * Compatible to 240xA Devices * Serial PortPeripherals * Serial Peripheral Interface (SPI) * Two Serial Communications Interfaces (SCIs), Standard UART * Enhanced Controller Area Network (eCAN) * Multichannel Buffered Serial Port (McBSP) * 12-Bit ADC, 16Channels * 2 x 8 Channel Input Multiplexer * Two Sample-and-Hold * Single/Simultaneous Conversions * Fast Conversion Rate: 80 ns/12.5 MSPS * Up to 56General-Purpose I/O (GPIO) Pins * Advanced EmulationFeatures * Analysis and Breakpoint Functions * Real-Time Debug via Hardware * Development ToolsInclude * ANSI C/C++ Compiler/Assembler/Linker * Code Composer Studio IDE * DSP/BIOS * JTAG Scan Controllers(1) * Low-PowerModes and Power Savings * IDLE, STANDBY, HALT Modes Supported * Disable Individual Peripheral Clocks * PackageOptions * 179-Ball MicroStar BGA With External Memory Interface (GHH, ZHH) (2812) * 176-Pin Low-Profile Quad Flatpack (LQFP) With External Memory Interface (PGF) (2812) * 128-Pin LQFP Without External Memory Interface (PBK) (2810, 2811) * Temperature Options * A: –40°C to 85°C (GHH, ZHH, PGF, PBK) * S: –40°C to 125°C (GHH, ZHH, PGF, PBK) * Q: –40°C to 125°C (PGF, PBK) [Q100 Qualification]

Показывать

TMS320F2810PBKA Даташит PDF

172 страницы, 1773 КБ
