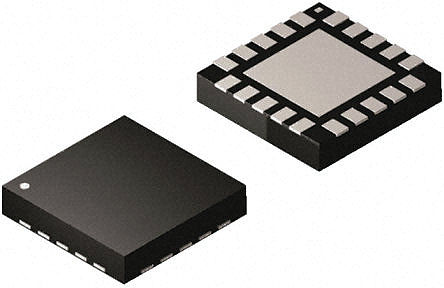

TPS40170RGYT

4.5V to 60V Wide-Input Synchronous PWM Buck Controller 20-VQFN -40℃ to 125℃y

Наличие: 620 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 864.28

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC11887796

Категория продукта:

Преобразователь DC/DC

Упаковка: VQFN-20

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TPS40170RGYT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS40170RGYT
Производитель	TI
ЧипСити Номер продукта	CC11887796
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь DC/DC
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Частота	600 kHz
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.50 V
Выходное Напряжение	8 V
Выходной Ток	20 A
Количество Стежков	20 Position
Ток Покоя	4.50 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	600 kHz
Защита от Перегрева	Yes
Топология	Buck
Рабочий цикл	95 %
Максимальное входное напряжение	60 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	5.2 V
Выходное напряжение (мин)	4.8 V
Выходной ток (Макс)	20 A
Максимальный рабочий цикл	95 %
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 60V
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5 V
Длина	4.65 mm
Ширина	3.65 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

Аналоги товара

TPS40170RGYT описание продукта

The TPS40170RGYT is a synchronous PWM Buck Controller operates at an input voltage between 4.5 and 60V and is optimized for high-power density, high-reliability DC to DC converter applications. The controller implements voltage-mode control with input voltage feed-forward compensation that enables instant response to input voltage change. The switching frequency is programmable from 100 to 600kHz. It has a complete set of system protection and monitoring features such as programmable undervoltage lockout (UVLO), programmable overcurrent protection (OCP) by sensing the low-side FET, selectable short-circuit protection (SCP) by sensing the high-side FET and thermal shutdown. The ENABLE pin allows for system shutdown in a low-current (1µA typical) mode. The controller supports pre-biased output, provides an open-drain PGOOD signal and has closed-loop soft-start, output voltage tracking and adaptive dead-time control.
600mV Reference voltage with 1% accuracy
Programmable UVLO and hysteresis
Voltage mode control with voltage feed forward
Bidirectional-frequency synchronization with master/slave
Low-side FET sensing overcurrent protection
High-side FET sensing short-circuit protection with integrated thermal compensation
Programmable closed loop soft-start
Supports pre-biased outputs
Thermal shutdown at 165°C with hysteresis
Voltage tracking
Enable with 1µA Low current shutdown
Integrated bootstrap diode
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
