ADUM3160BRWZ Купить - ADI Изолятор интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

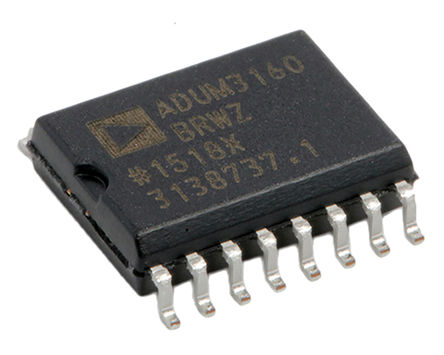

ADUM3160BRWZ

ADI

Digital Isolator, 2Channel, 60ns, 3V, 5.5V, SOIC, 16Pins

Наличие: 1,089 шт.

Адрес доставки: Москва

Цена: ₽ 389.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC123904

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM3160BRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM3160BRWZ
Производитель	ADI
ЧипСити Номер продукта	CC123904
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 5.5V
Время Нарастания/Спада	20ns (Max)
Ток Питания	6.00 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Время Нарастания	1 ms
Напряжение Изоляции	2500 Vrms
Входной ток (мин)	8 mA
Максимальное прямое напряжение (Макс)	5.5 V
Время падения (Макс)	300 ns
Время падения (Макс)	300 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM3160BRWZ описание продукта

The ADUM3160BRWZ is a full/low speed, 2.5KV USB digital isolator in 16 pin WSOIC package. This USB port isolator based on Analog Devices iCoupler technology. Combining high speed CMOS and monolithic air core transformer technology, this isolation component provides outstanding performance characteristics and is easily integrated with low and full speed USB compatible peripheral devices. The ADuM3160 provides mechanisms for detecting direction of data flow and control over the state of output buffers. Data direction is determined on a packet by packet basis. It uses edge detection based iCoupler technology in conjunction with internal logic to implement transparent, easily configured, upstream facing port isolator. Isolating upstream port provides several advantages in simplicity, power management and robust operation.
Maximum full speed data rate of 12Mbps
Maximum full speed propagation delay of 70ns
Maximum full speed jitter of 3ns
Supply voltage range from 3V to 5.5V
Bidirectional communication
4.5V to 5.5V Vbus operation
High common mode transient immunity of greater than 25KV/µs
UL 1577, CSA and VDE approved
USB 2.0 compatible
Operating temperature range from -40°C to 105°C
ESD (electrostatic discharge) sensitive device. Proper ESD precautions are recommended to avoid performance degradation or loss of functionality.

Показывать

ADUM3160BRWZ Даташит PDF

16 страницы, 284 КБ

01/08/2014
