TPS51220ARSNR Купить - TI Чип стабилизации напряжения

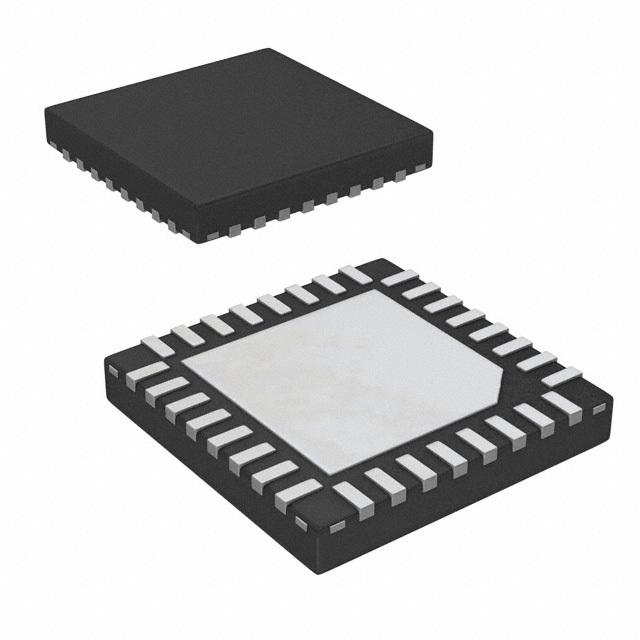

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS51220ARSNR

DC-DC Controller (External Switch) Fixed-Frequency, 99% Duty Cycle Peak Current-Mode Notebook System Pwr Controller Current Mode PWM Controller 1V to 12V 20A 32Pin WQFN EP T/R

Наличие: 912 шт.

Адрес доставки: Москва

Цена: ₽ 58.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11604800

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS51220ARSNR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS51220ARSNR
Производитель	TI
ЧипСити Номер продукта	CC11604800
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	QFN-32
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	1V ~ 12V
Выходной Ток	20 A
Рассеяние Мощности	2.3 W
Ток Покоя	1.30 mA
Количество Регулируемых Выходов	2 Output
Частота Переключения	1000 kHz
Защита от Перегрева	Yes
Топология	Buck
Рабочий цикл	99 %
Максимальный рабочий цикл	99 %
Напряжение питания	4.5V ~ 32V
Входное напряжение	4.5V ~ 32V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS51220ARSNR описание продукта

DESCRIPTION
The TPS51220A is a dual synchronous buck regulator controller with two LDOs. It is optimized for 5-V/3.3-V system controller, enabling designers to cost effectively complete 2-cell to 4-cell notebook system power supply. The TPS51220A supports high efficiency, fast transient response, and 99% duty cycle operation. It supports supply input voltage ranging from 4.5 V to 32 V, and output voltages from 1 V to 12 V. Two types of control schemes can be chosen depending on the application. Peak current mode supports stability operation with lower ESR capacitor and output accuracy.
FEATURES
• Input Voltage Range: 4.5 V to 32 V
• Output Voltage Range: 1 V to 12 V
• Selectable Light Load Operation(Continuous / Auto Skip / Out-Of-Audio™ Skip)
• Programmable Droop Compensation
• Voltage Servo Adjustable Soft Start
• 200-kHz to 1-MHz Fixed-Frequency PWM
• Selectable Current/D-CAP™ Mode Architecture
• 180° Phase Shift Between Channels
• Resistor or Inductor DCR Current Sensing
• Adaptive Zero Crossing Circuit
• Powergood Output for Each Channel
• OCL/OVP/UVP/UVLO Protections (OVP Disable Option)
• Thermal Shutdown (Non-Latch)
• Output Discharge Function (Disable Option)
• Integrated Boot Strap MOSFET Switch
• QFN-32 (RTV) Package
APPLICATIONS
• Notebook Computer System and I/O Bus
• Point of Load in LCD TV, MFP
