MBR0520L Купить - ON Semiconductor Диоды Шоттки

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

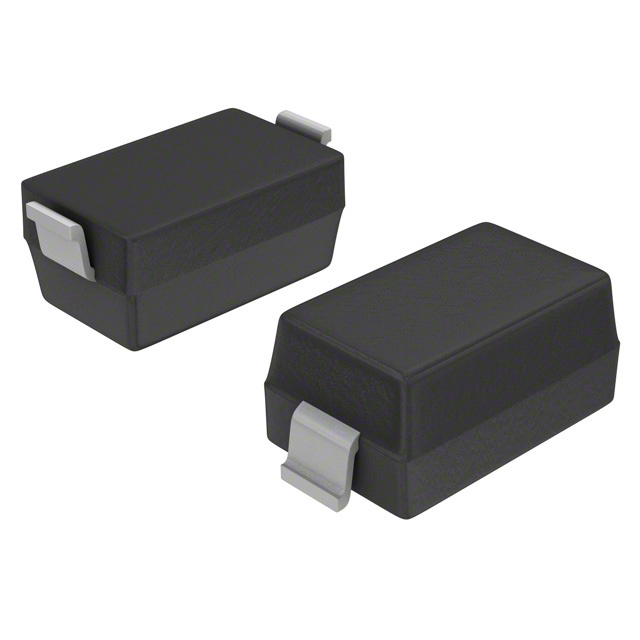

MBR0520L

ON Semiconductor

20V 0.5A 0.385V

Наличие: 4,211 шт.

Адрес доставки: Москва

Цена: ₽ 21.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC929544

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBR0520L характеристики

Атрибут	Значение атрибута
Номенклатура	MBR0520L
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC929544
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123
Количество Стежков	2 Position
Напряжение в Прямом Направлении	0.385 V
Рассеяние Мощности	400 mW
Тепловое Сопротивление	150℃/W (RθJL)
Максимальное повторяющееся обратное напряжение (Vrrm)	20V
Прямой ток	500 mA
Максимальный ток перенапряжения (Ifsm)	5.5 A
Максимальное прямое напряжение (Макс)	385 mV
Прямой ток (макс)	500 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	400 mW
Длина	2.7 mm
Ширина	1.6 mm
Высота	1.03 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MBR0520L описание продукта

The Schottky Rectifier employs the Schottky Barrier principle with a barrier metal that produces optimal forward voltage drop-reverse current tradeoff. It is ideally suited for low voltage, high frequency rectification, or as free wheeling and polarity protection diodes in surface mount applications, where compact size and weight are critical to the system. This package provides an alternative to the leadless 34 MELF style package.
Features
---
|
Guardring for Stress Protection
Very Low Forward Voltage (0.38 V Max @ 0.5 A, 25 C)
125 C Operating Junction Temperature
Epoxy Meets UL94, VO at 1/8"
Package Designed for Optimal Automated Board Assembly
Mechanical Characteristics
Reel Options:
MBR0520LT1 = 3,000 per 7" reel/8 mm tape.
MBR0520LT3 = 10,000 per 13" reel/8 mm tape.
Device Marking: B2
Polarity Designator: Cathode Band
Weight: 11.7 mg (approximately)
Case: Epoxy, Molded
Finish: All External Surfaces Corrosion Resistant and Terminal Leads are Readily Solderable
Lead and Mounting Surface Temperature for Soldering Purposes: 260 °C Max. for 10 Seconds
All Packages are Pb-Free
SBR8 Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC-Q101 Qualified and PPAP Capable
